Bauberichte

Während der einzelnen Baufortschritten sind einige Fotos entstanden. Nachfolgend als Baubericht sind die Fotos zu einzelnen Themen zusammen gefasst. Bitte nicht wundern wenn innerhalb eines Themas ein sprung im Fortschrit des Baus vorkommt. Es ist nicht alles schön hintereinander entstanden.

zu den Fotos

Grundkiste

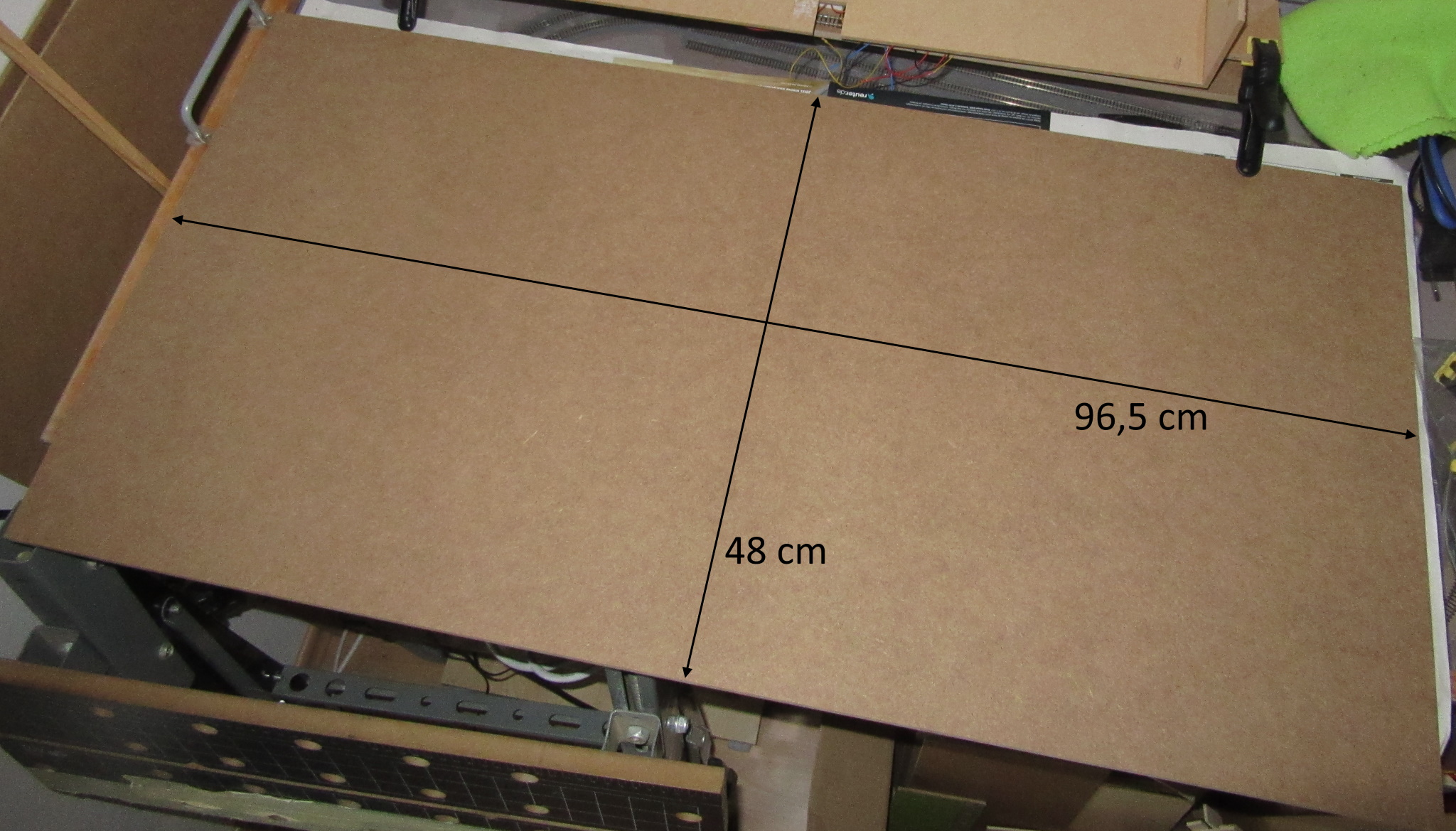

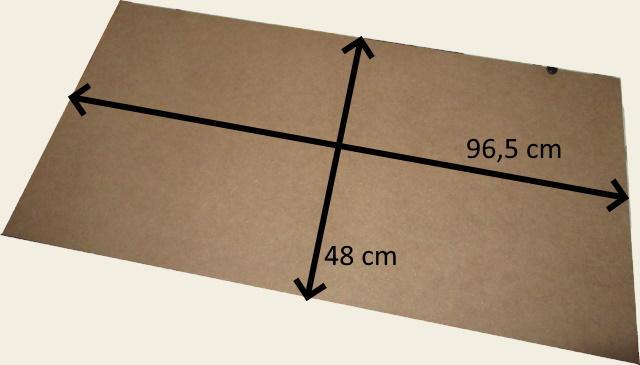

Dieses ist die Grundplatte.
Sie misst 96,5 x 48 cm

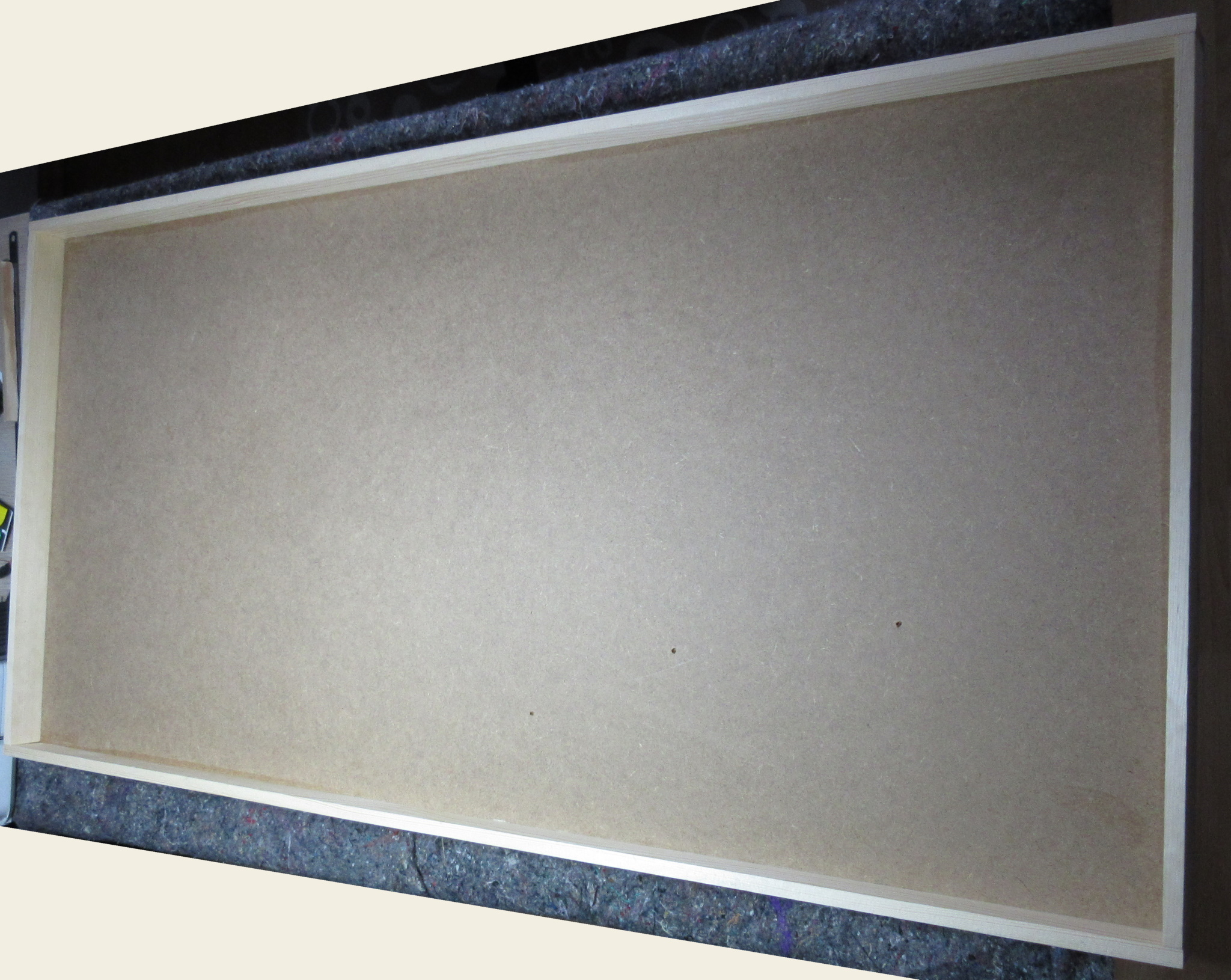

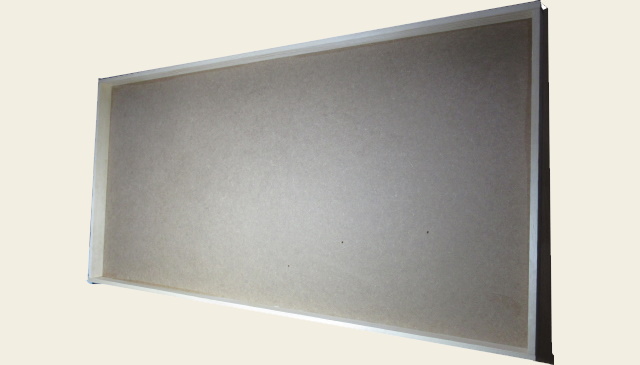

und so sieht die Grundplatte von unten aus.
Mit einem Rahmen von 3 cm höhe

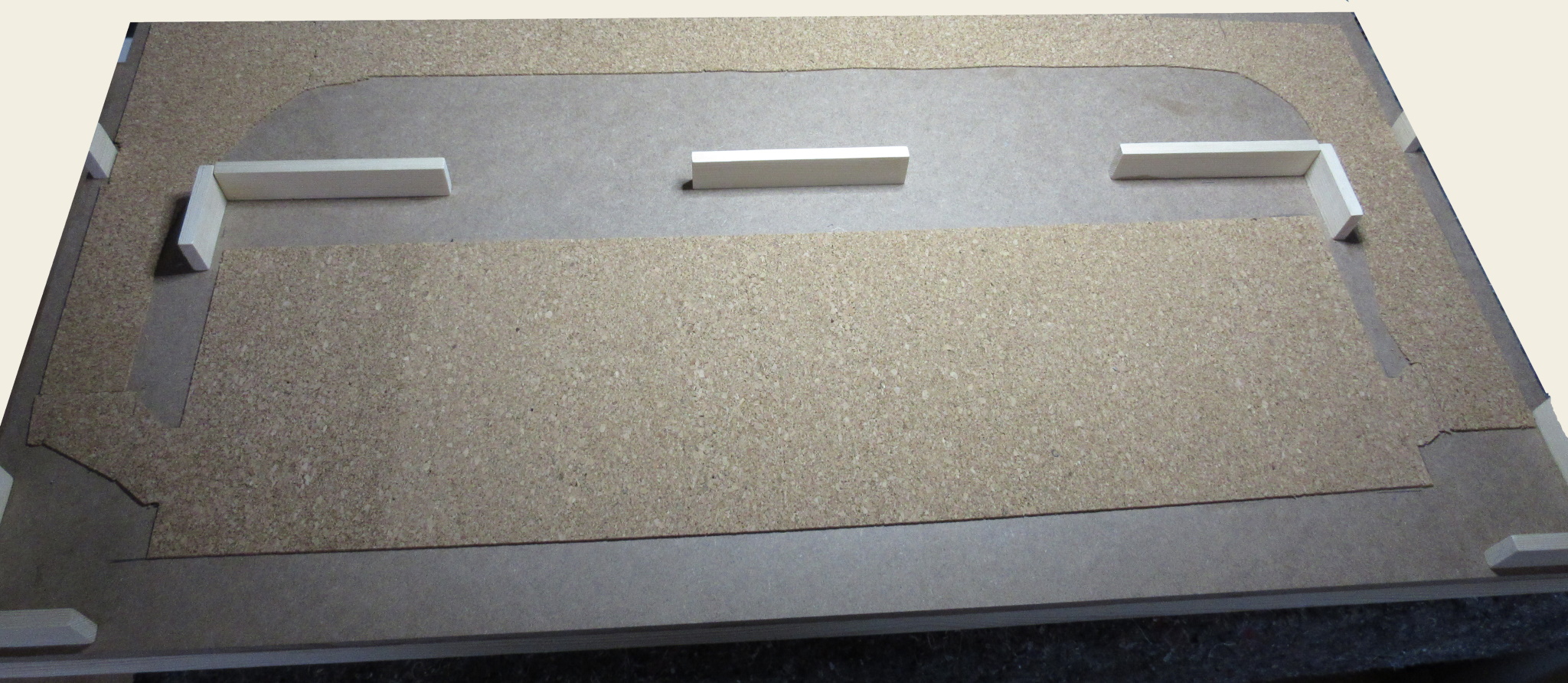

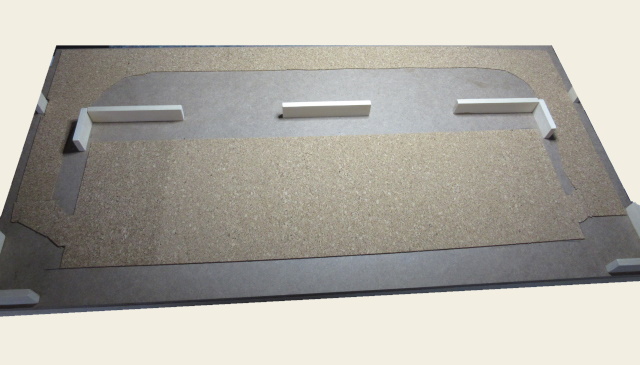

Der Untergrund für Gleise, Gebäuden und Straßen sind mit Kork beklebt

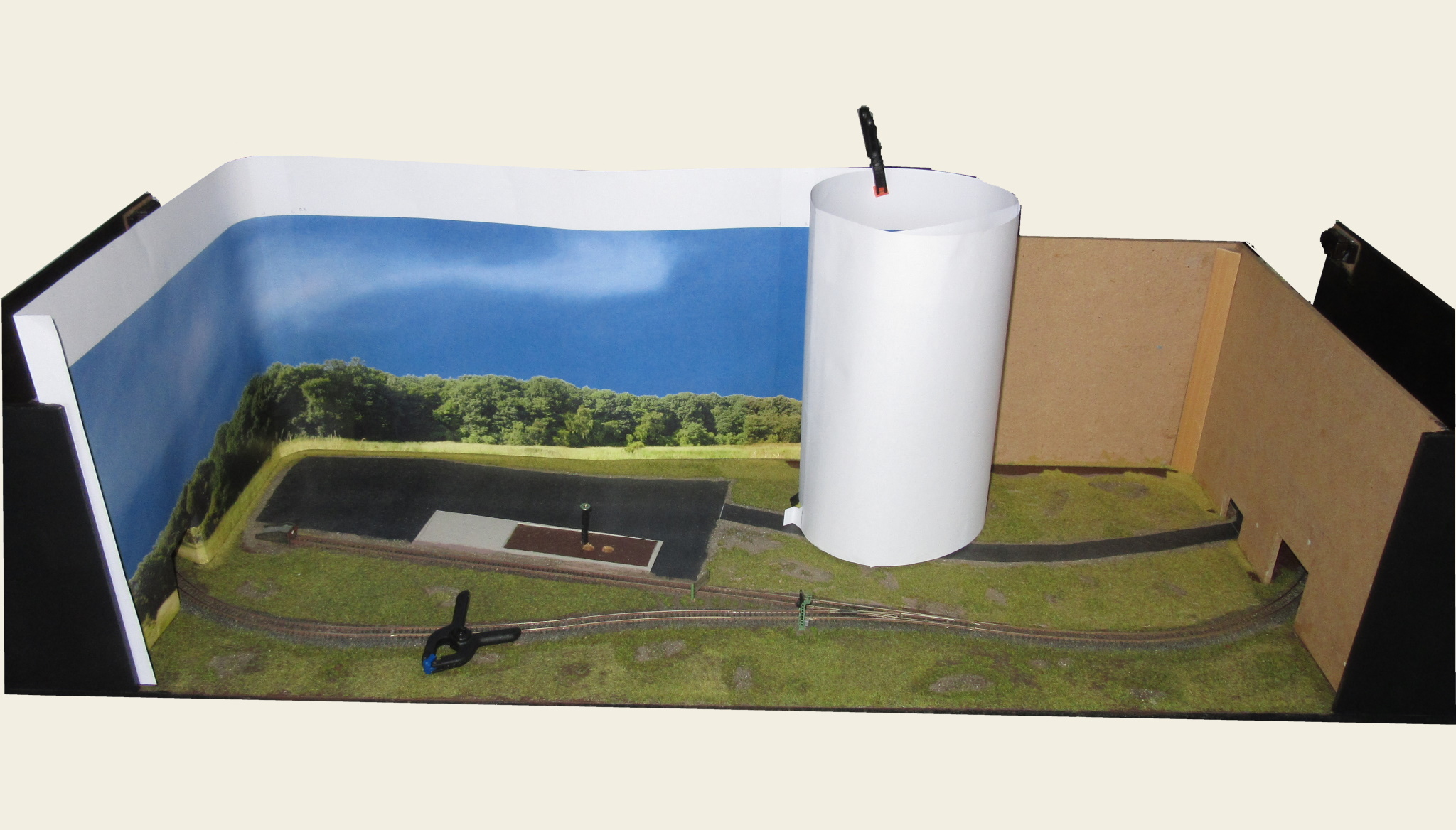

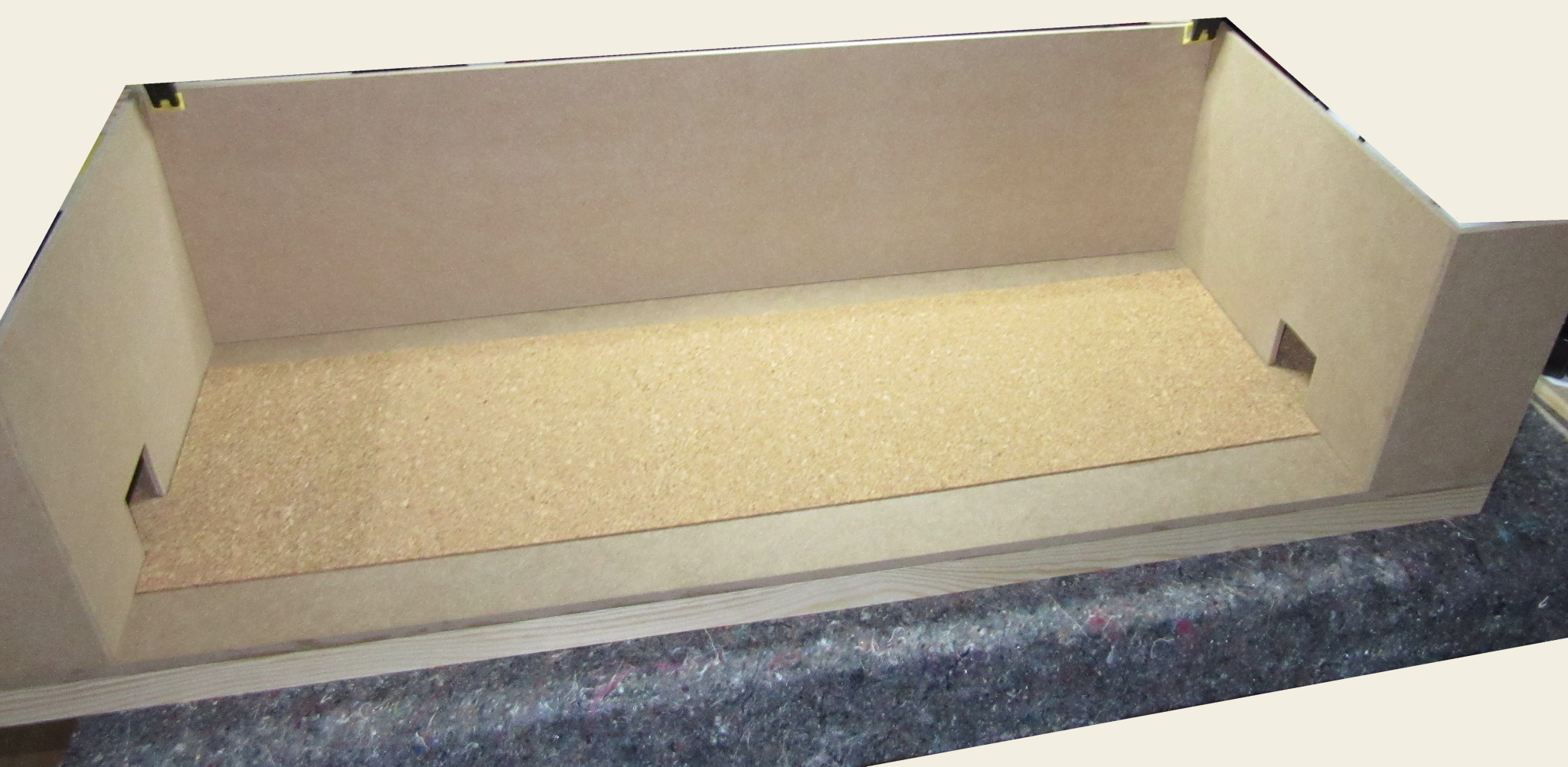

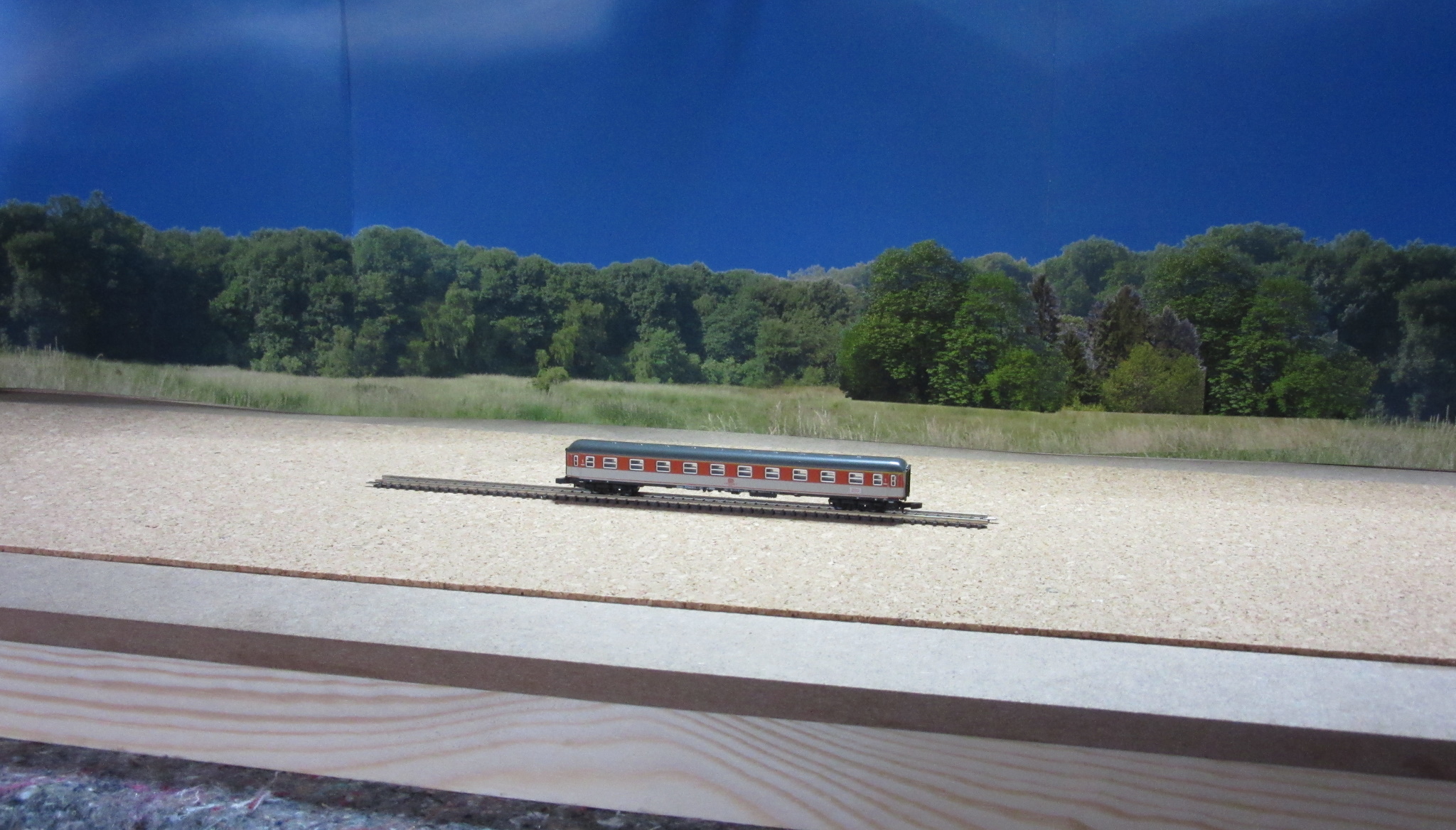

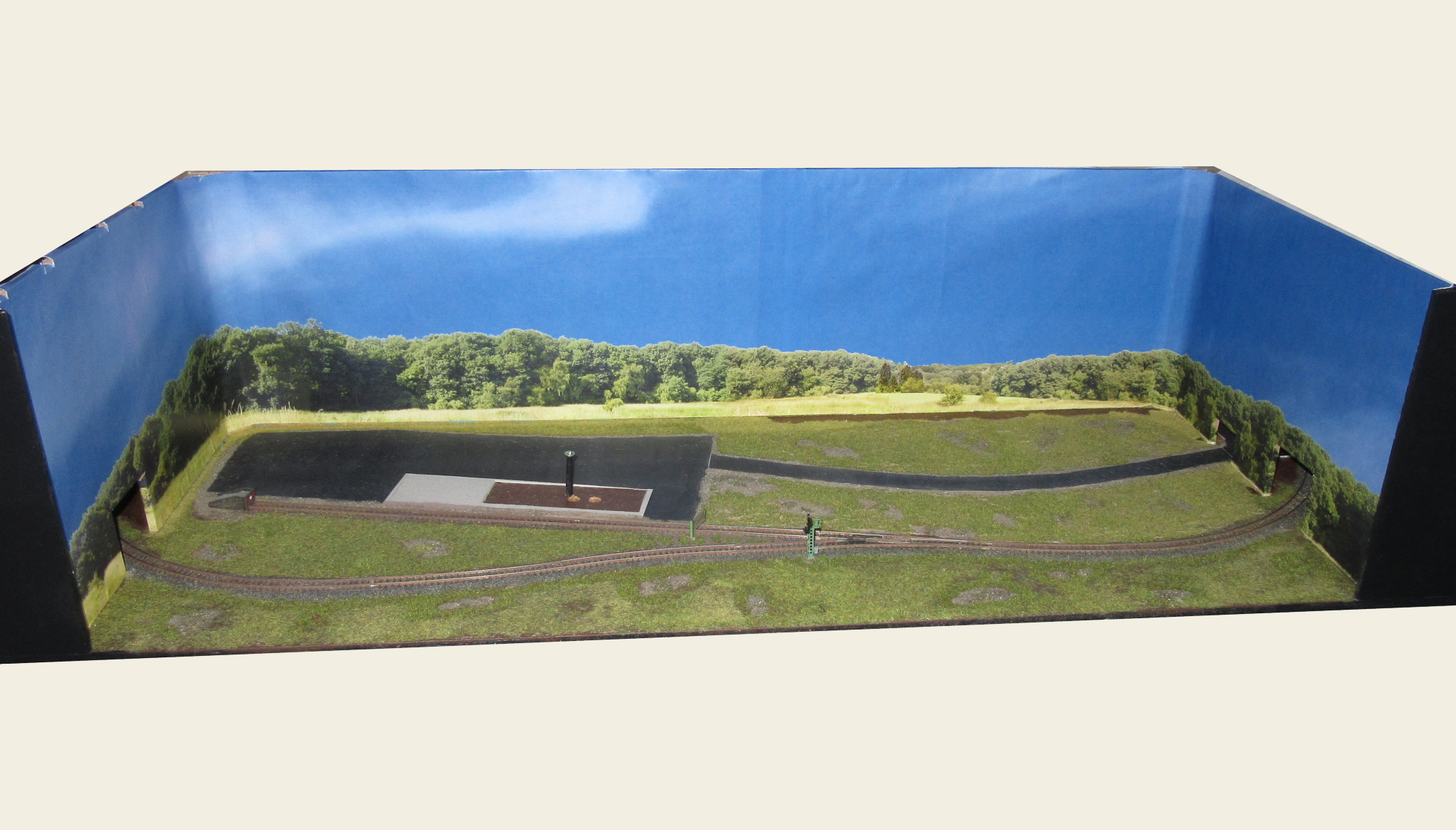

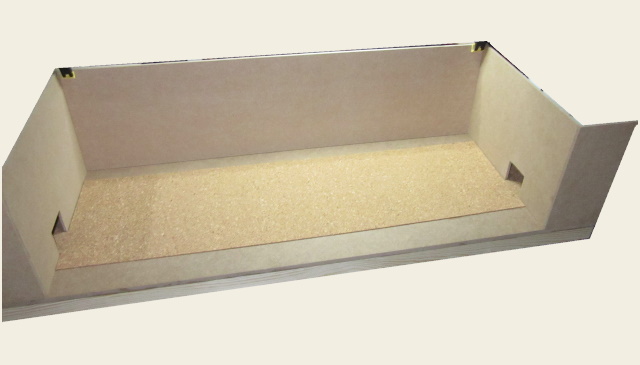

Ein erster Test mit Seitenteilen und Hintergrund. Dieses wird der Sichtbare Bereich der "Kiste"

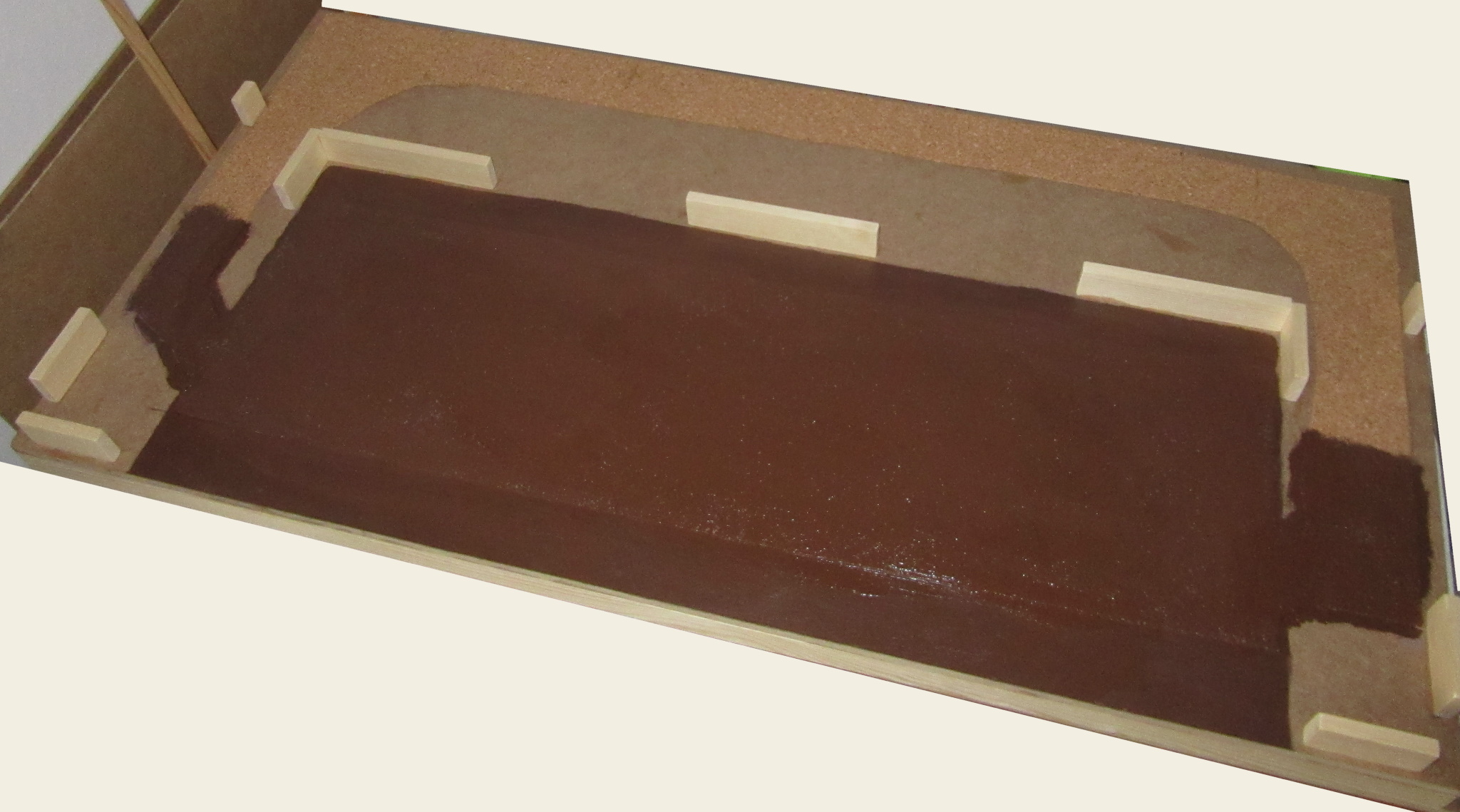

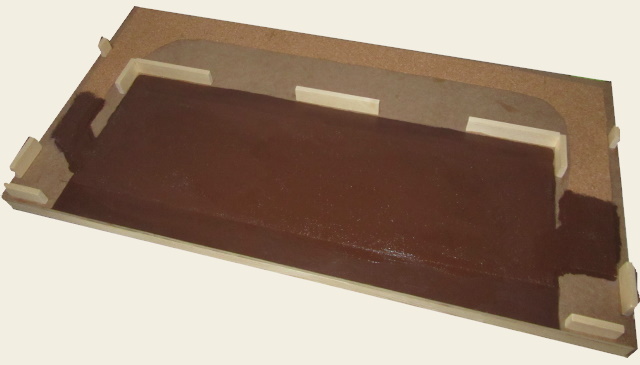

Zum Abschluss der ersten Phase wird der Untergrund eingefärbt

Gleise

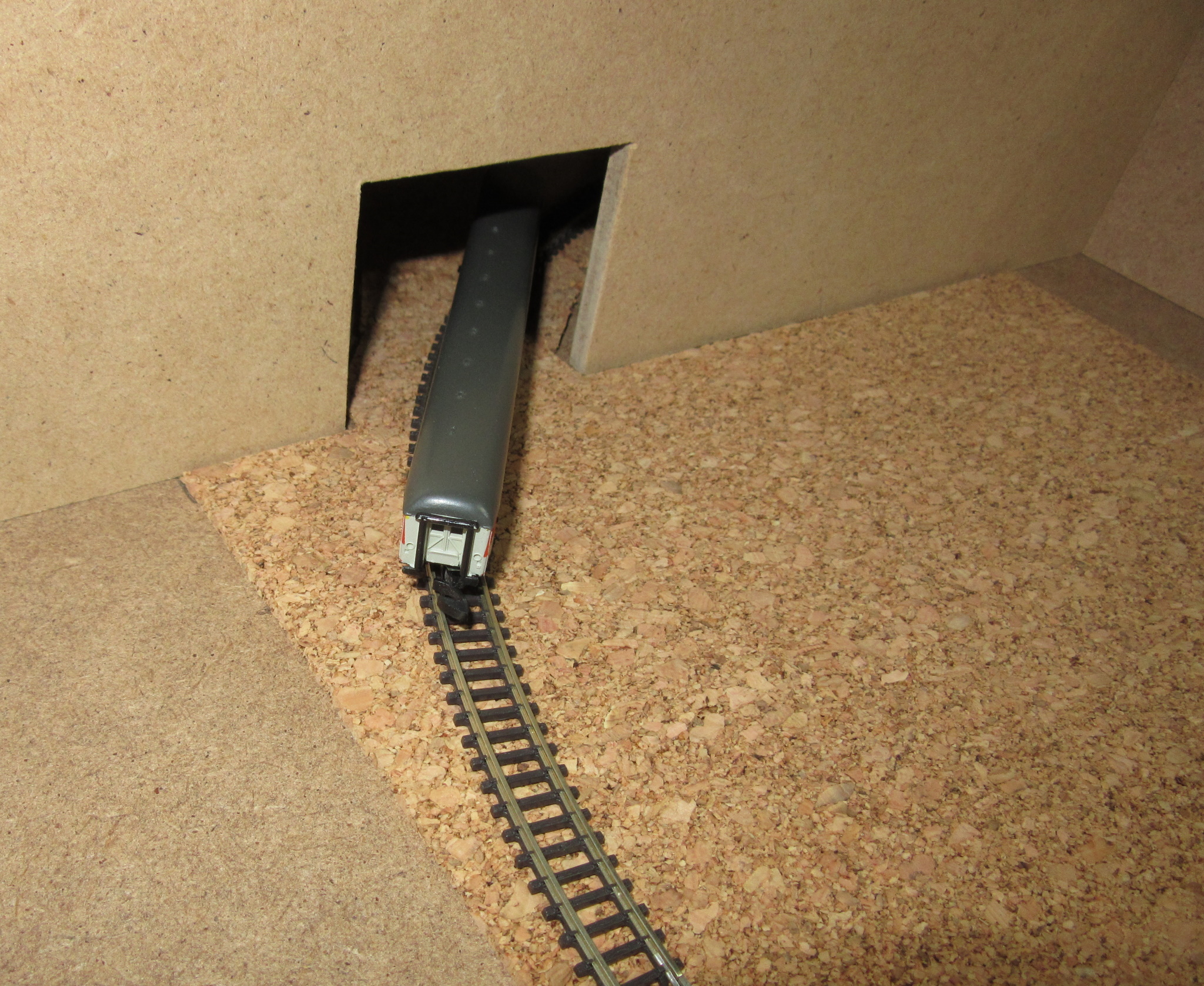

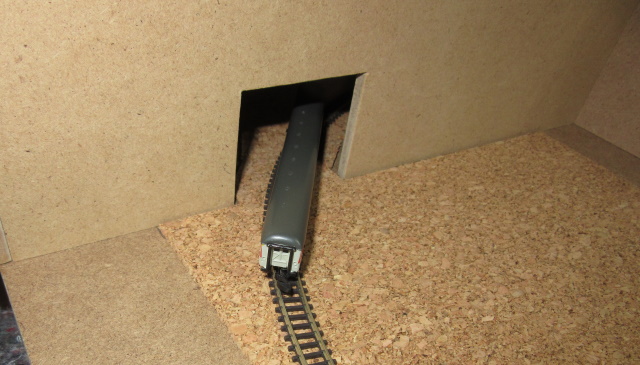

Bevor der Untergrund die Farbe bekommen hat wurden noch die Profielfreiheit getestet

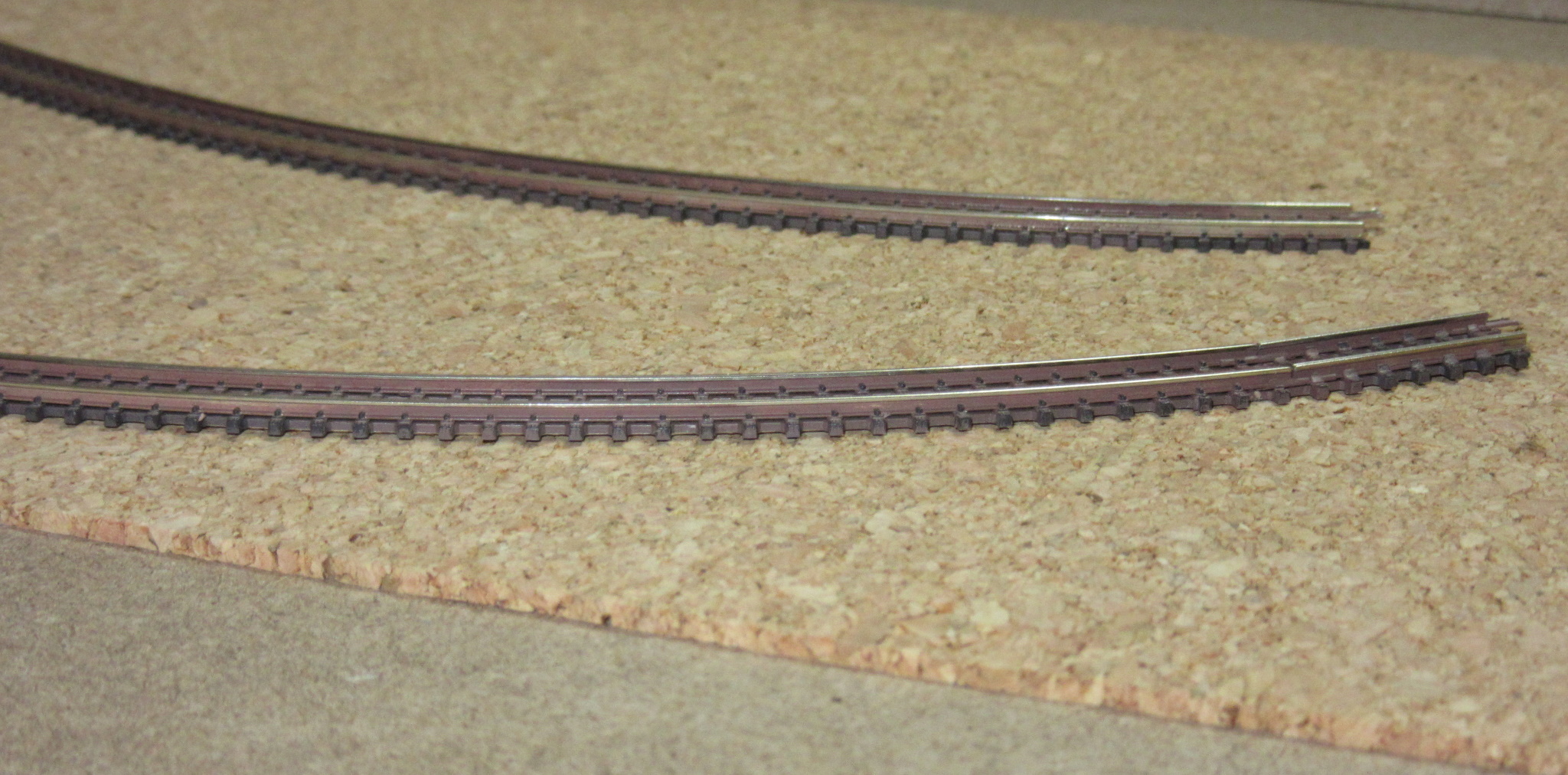

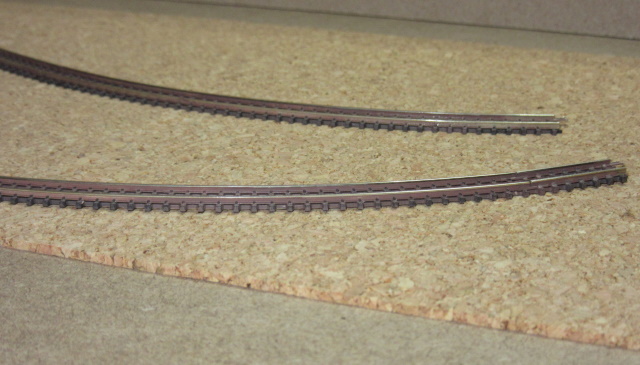

Vor dem Einbau der Gleise wurden diese gealtert

Landschaft Teil I

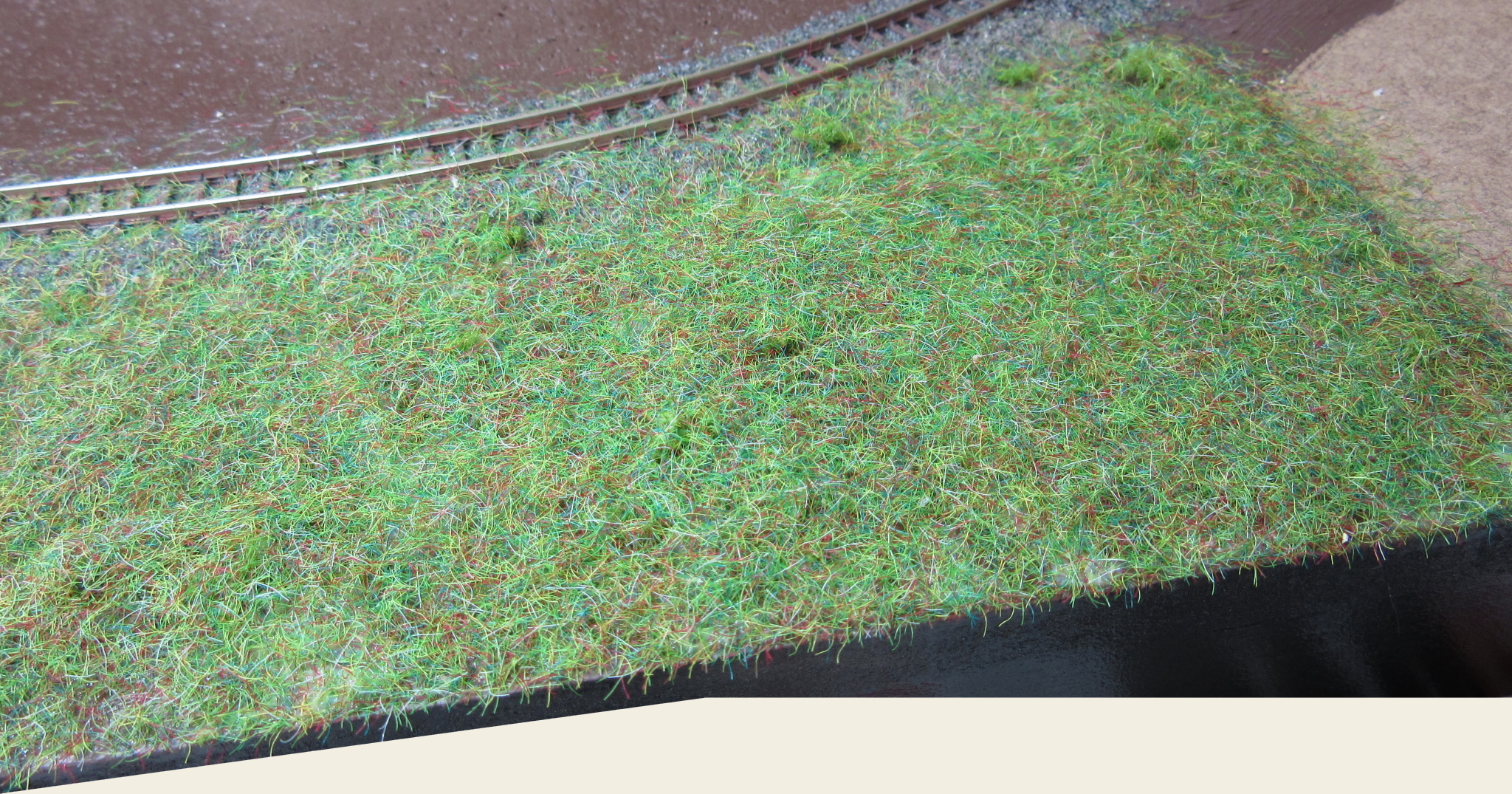

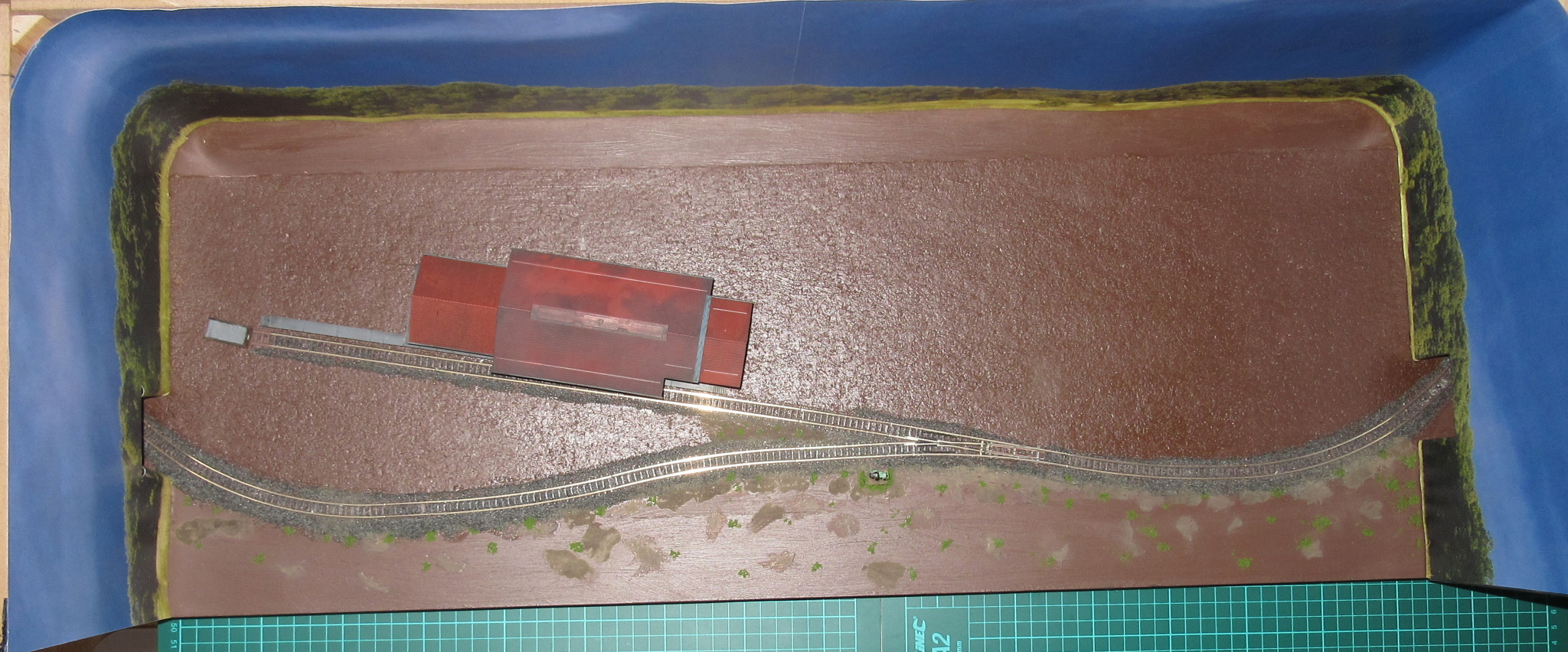

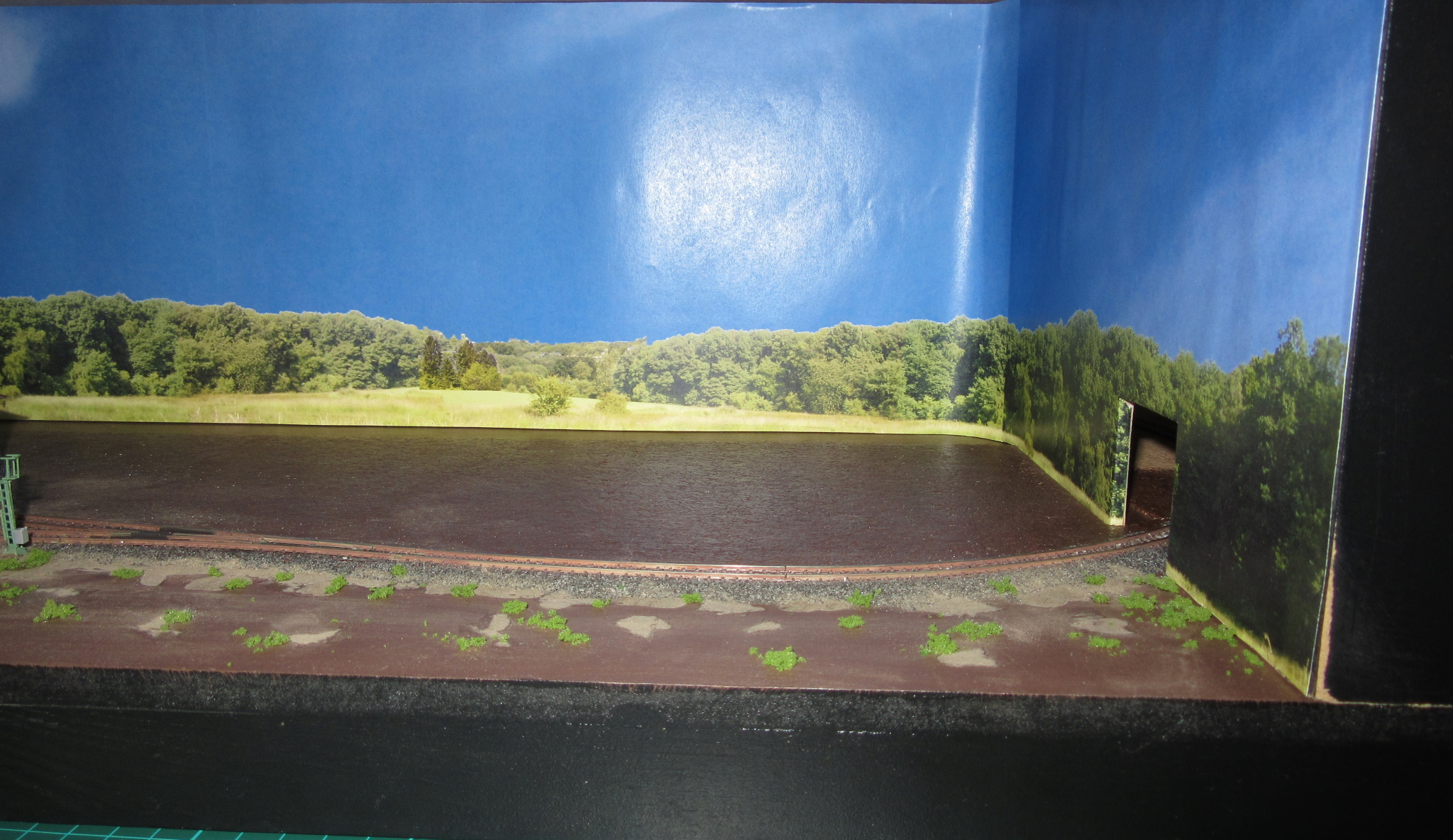

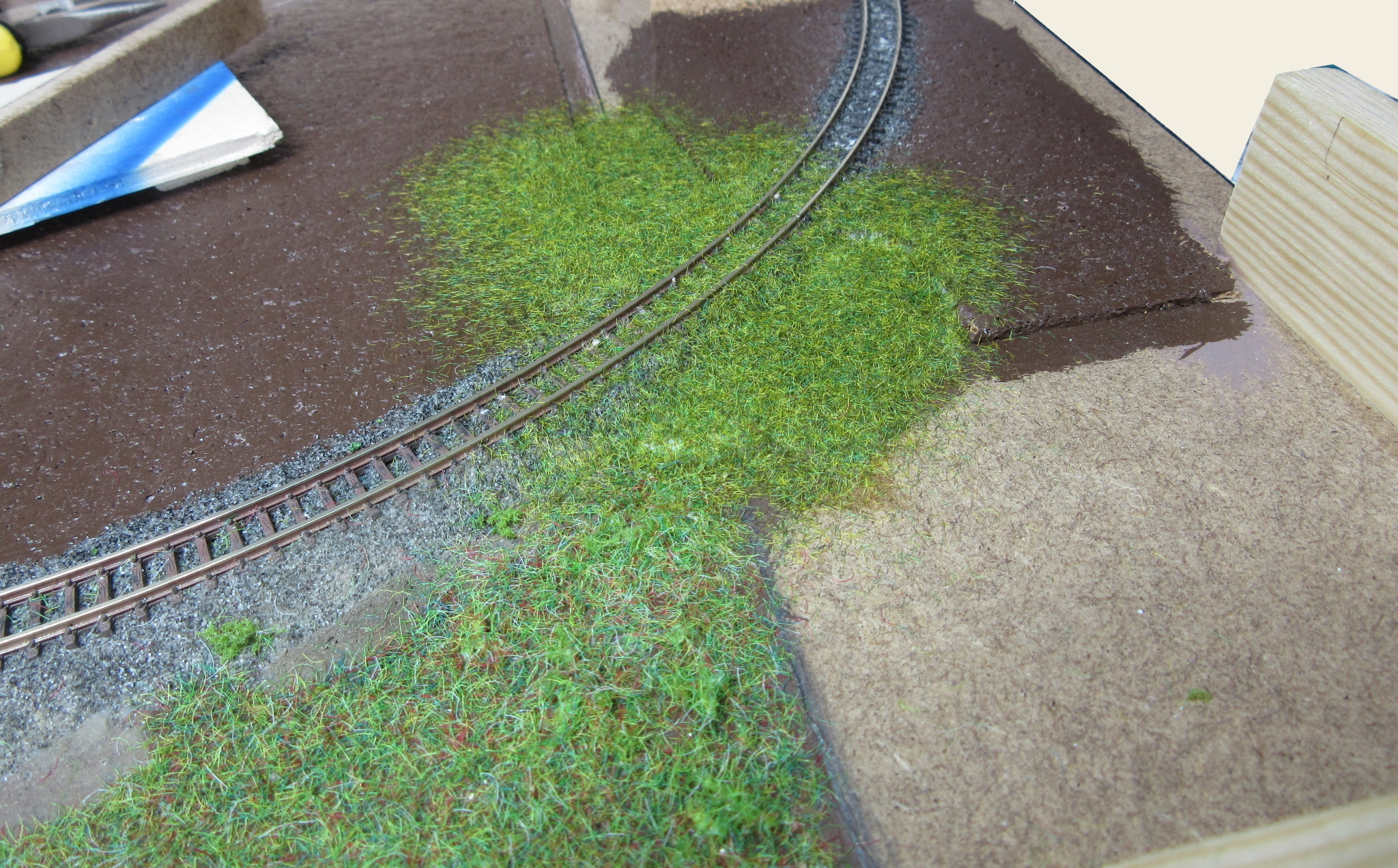

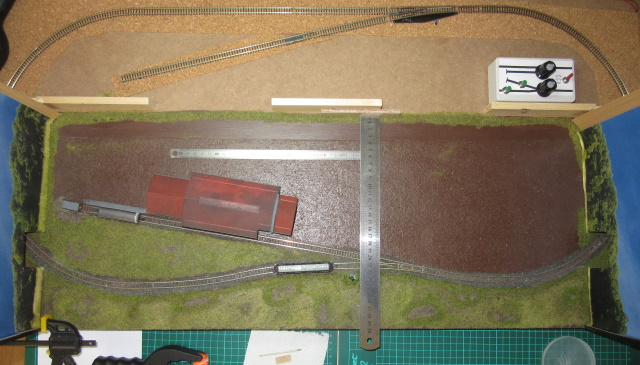

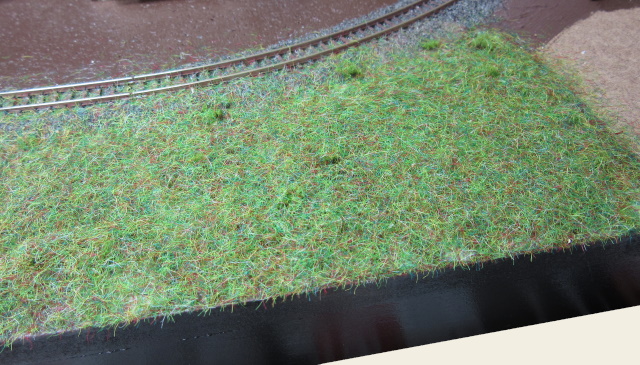

Als erstes soll der gesamte vordere Bereich "grün" werden

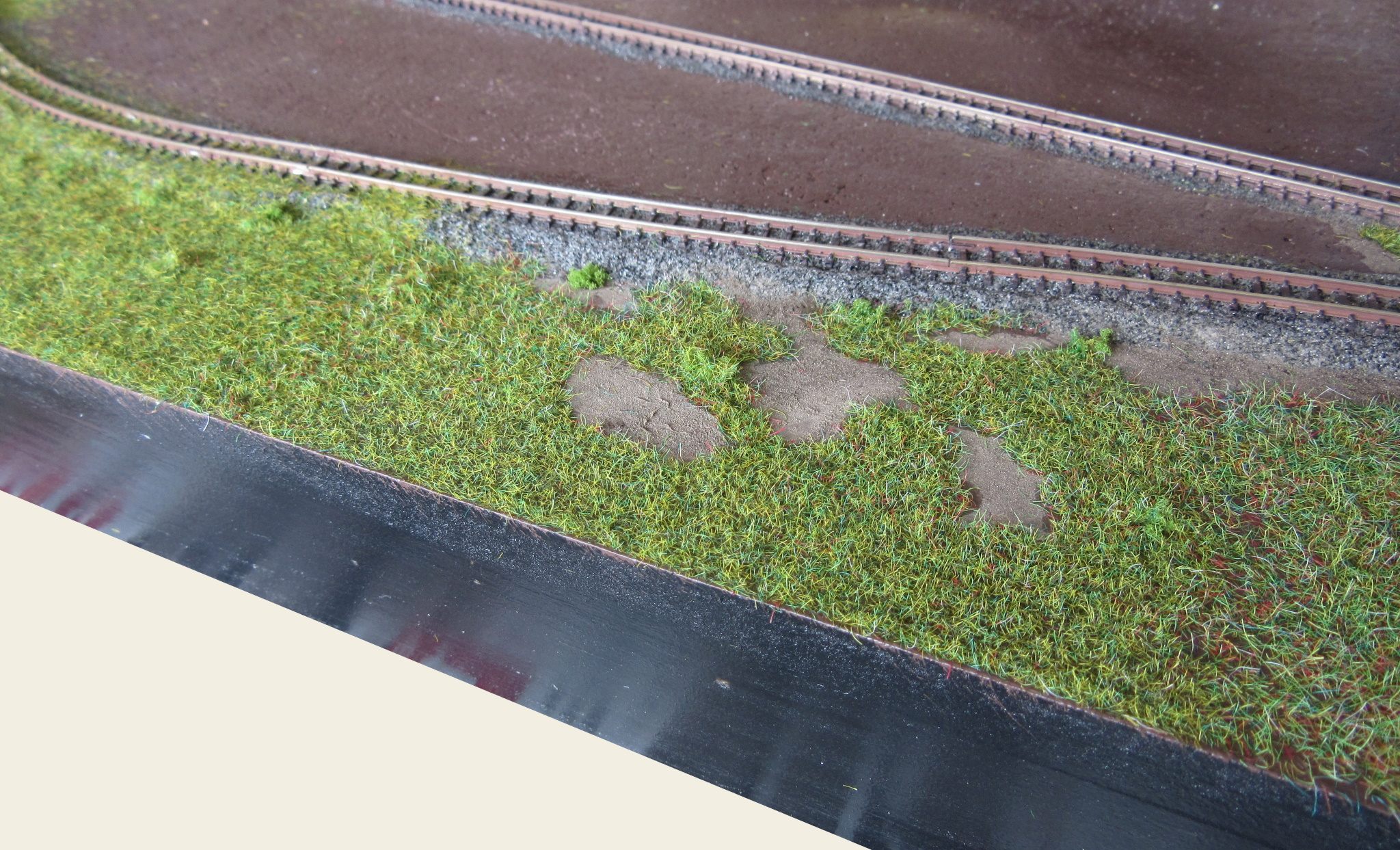

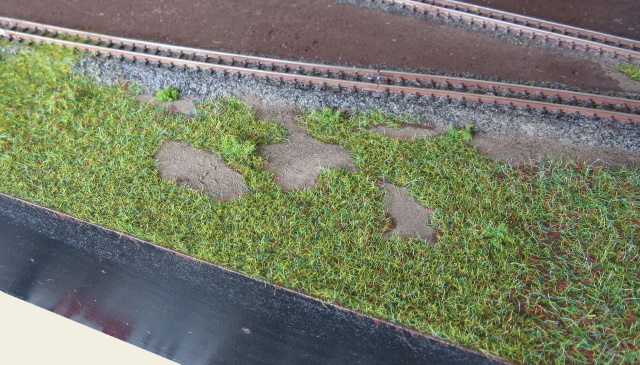

Und so sieht es nach dem entfernen der überschüssigen Grashalmen aus

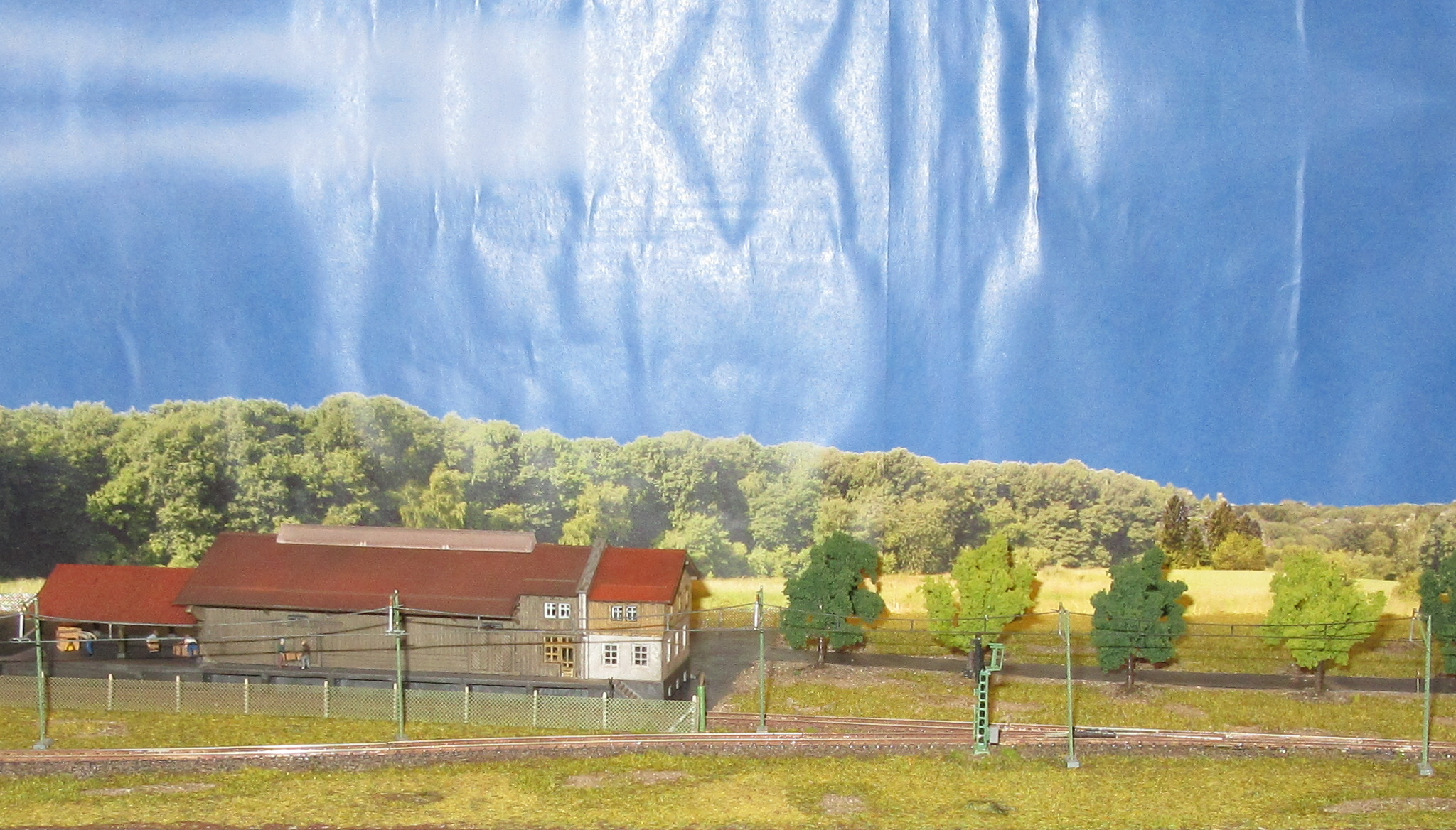

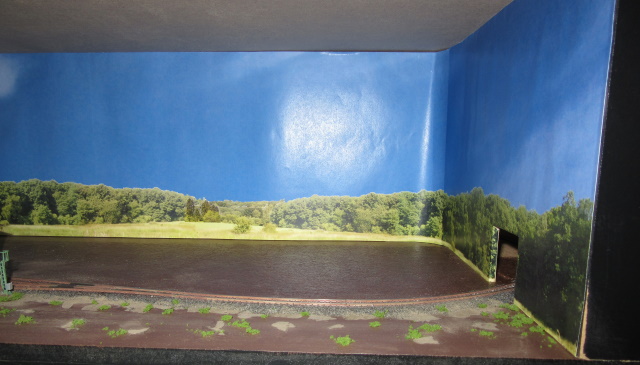

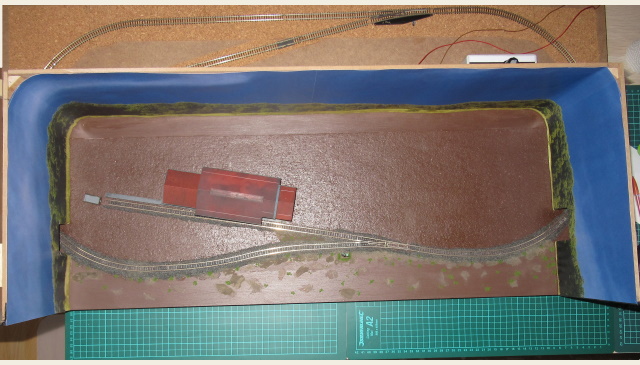

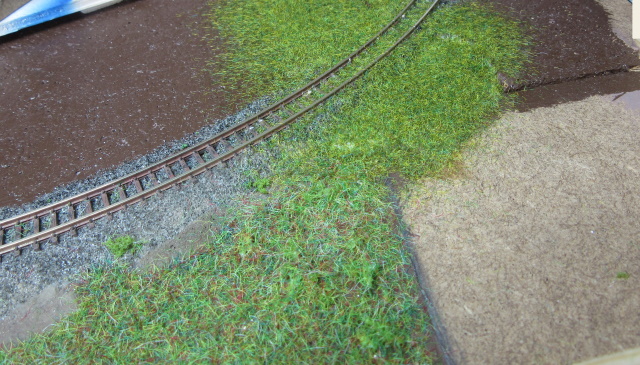

So wurden dann weitere Flächen und auch der Übergang zum Hintergund langsam Grün

Lagerhalle

Die Lagerhalle ist das einzigste Gebäude auf der Anlage und bildet somit neben den Zügen einen der zentralen Blickpunkte.
Um diesem gerecht zu werden bekommt das Gebäude eine "intelligete" Beleuchtung verpasst.

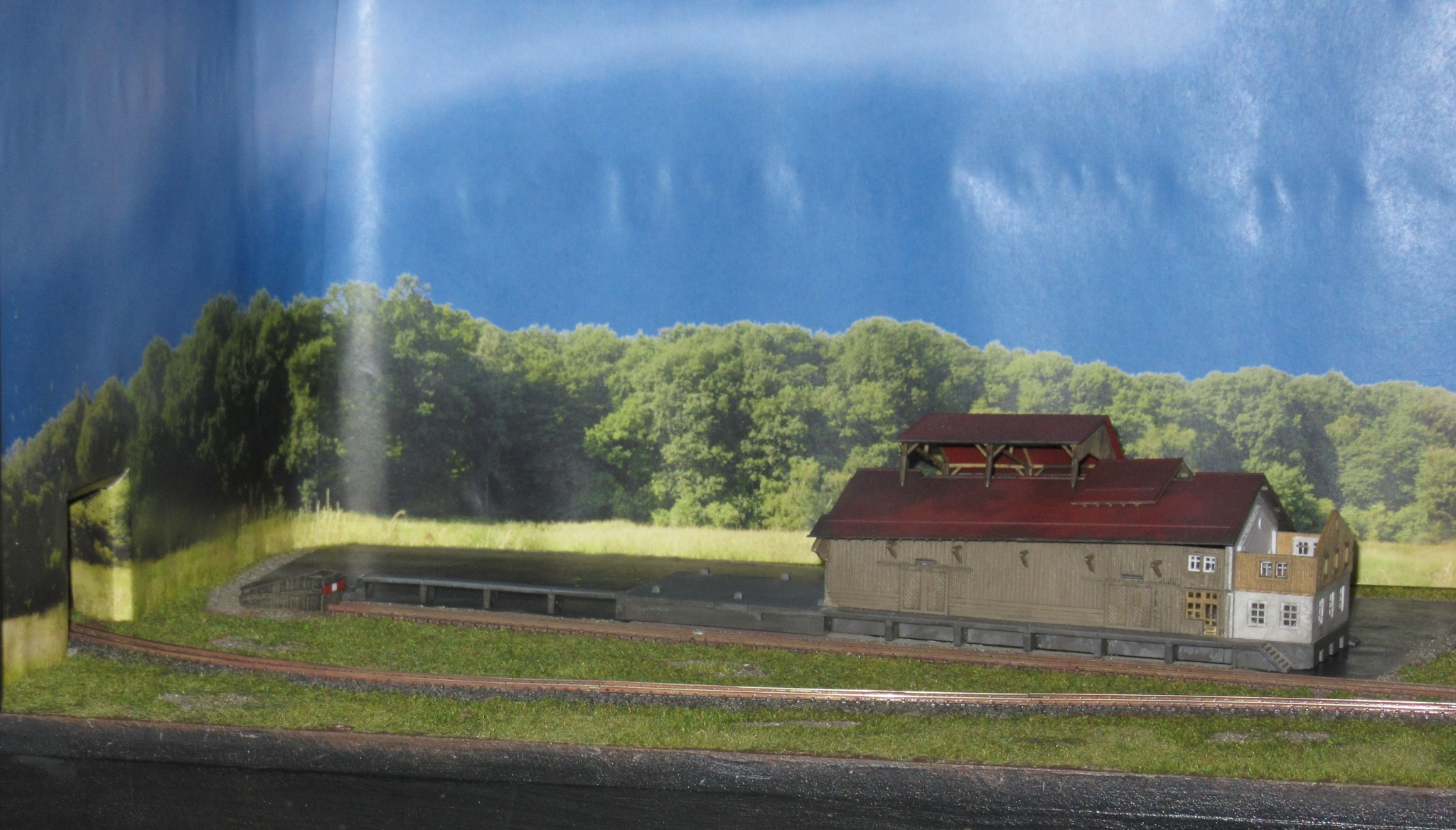

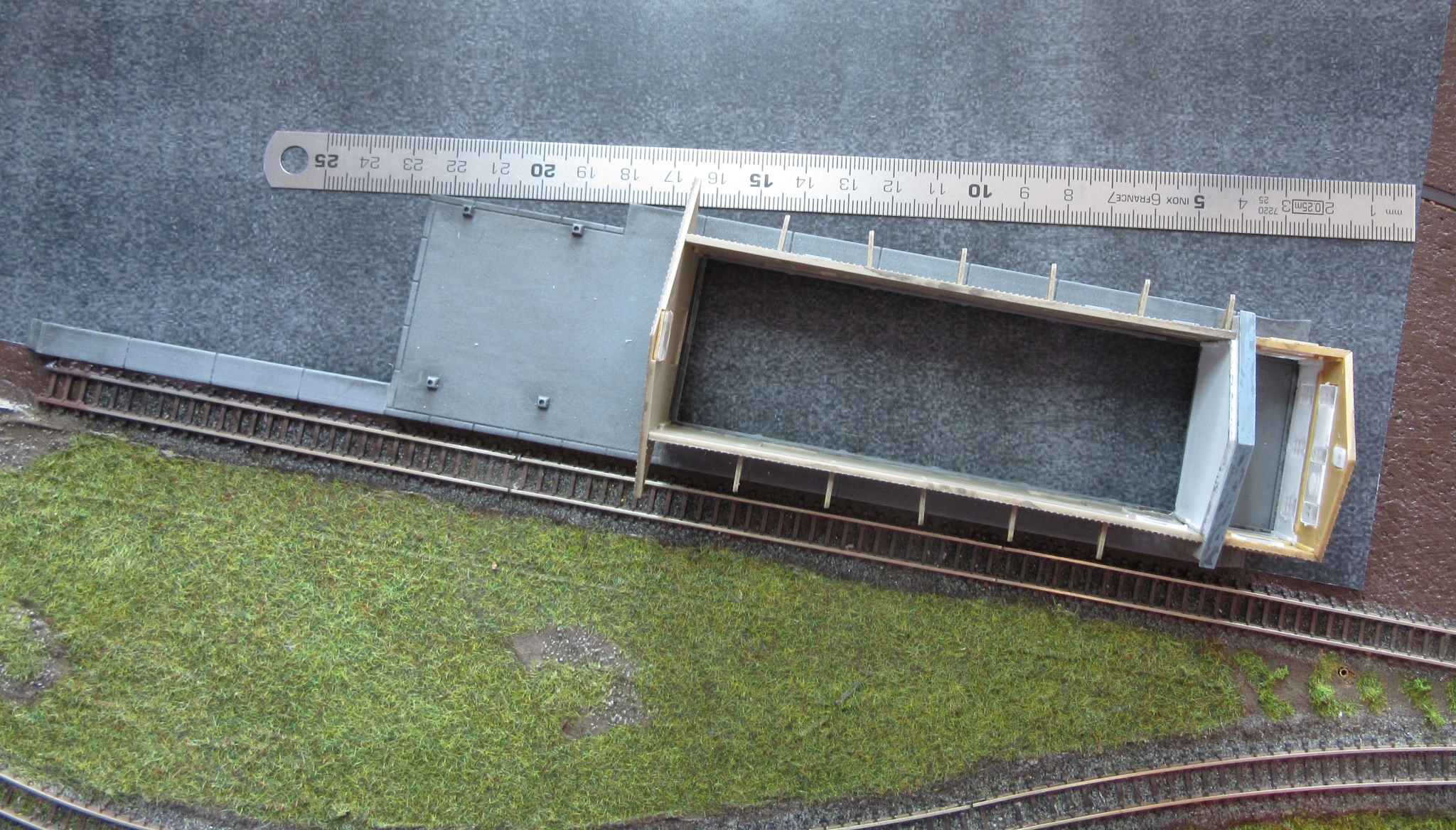

Der Bausatz für das Lagerhaus wurde schon ziemlich zu begin des Analgenbaus zusammengebaut

Damit konnte dann die Abmaße für alle weiteren Komponenten anhand des Lagerauses ausgerichtet werden

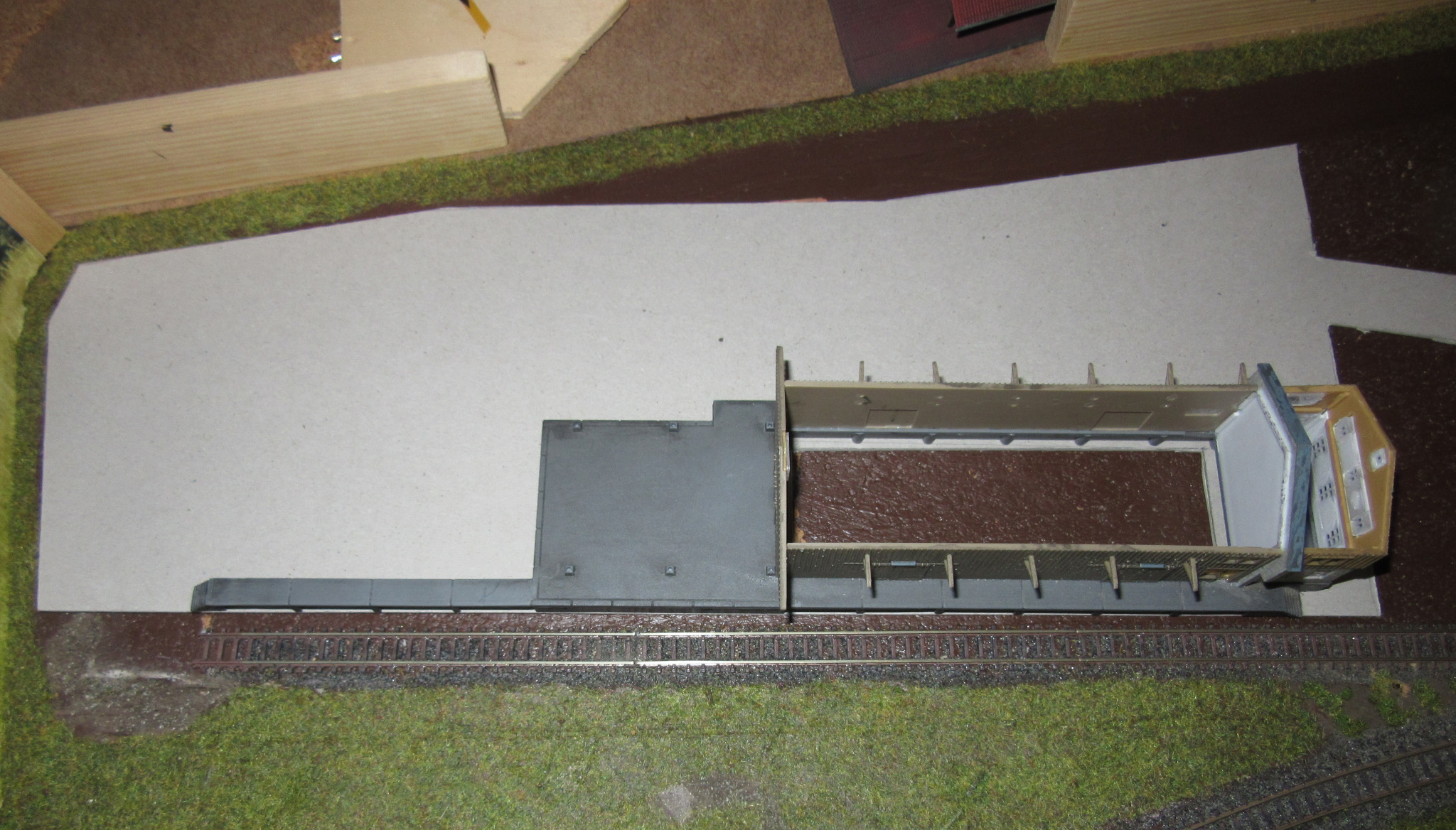

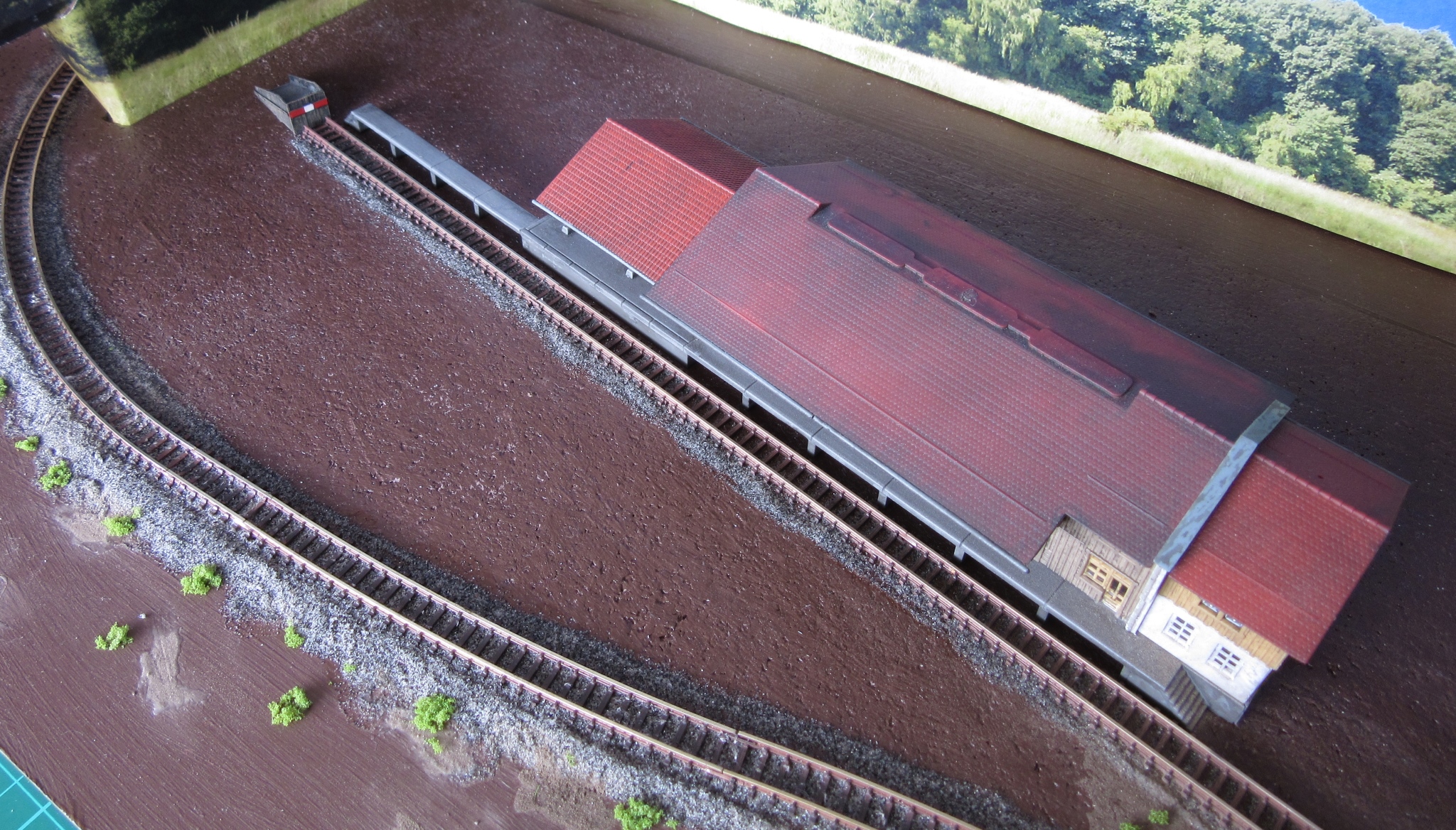

Einzig der Außenbereich und die Dächer wurden noch nicht endgültig befäßtigt und es entstanden recht kuriose Bilder

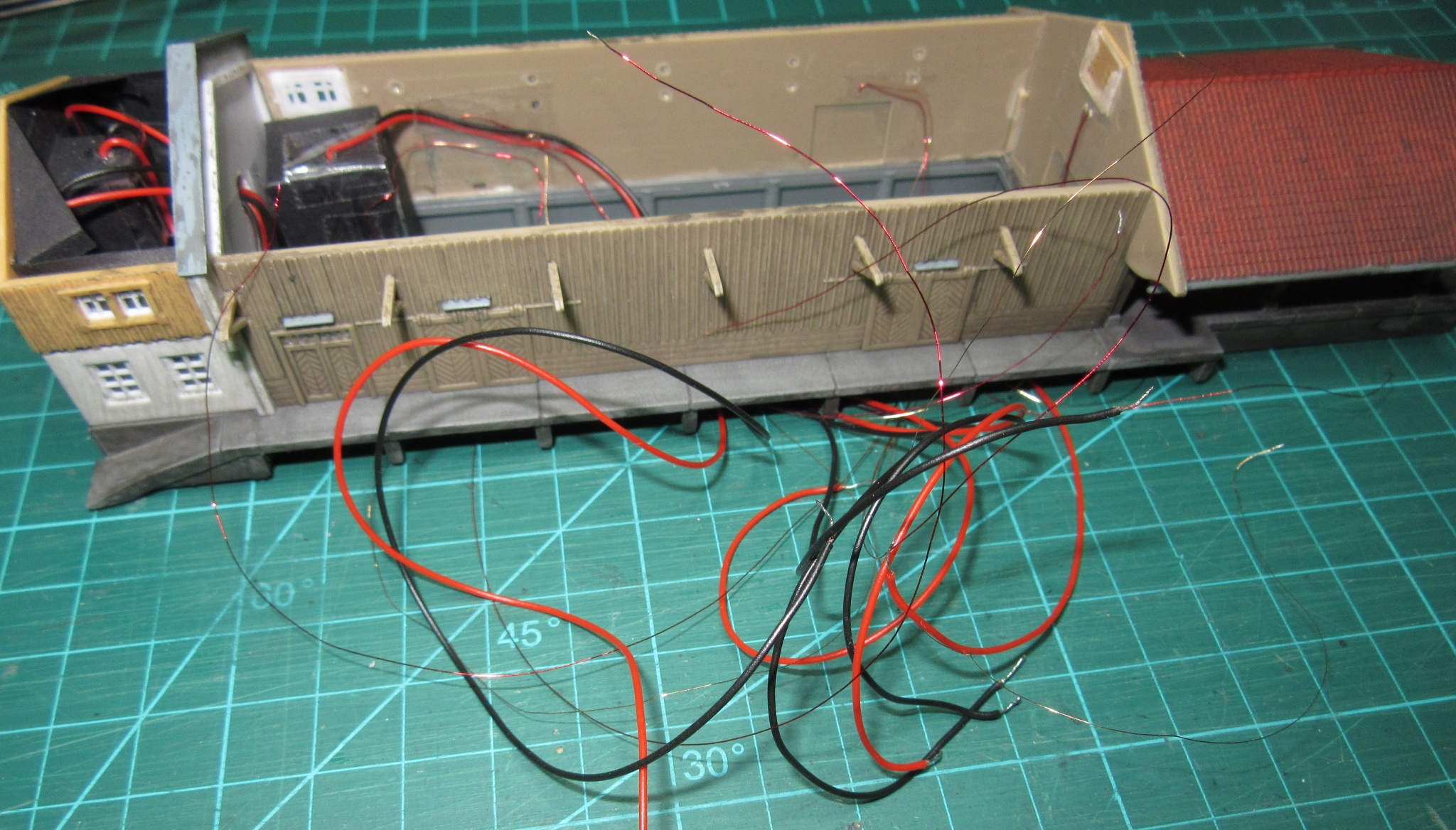

Mit dem fertigstellen der groben Landschaft konnte auch mit dem einbau der Beleuchtung im Lagerhaus beonnen werden.

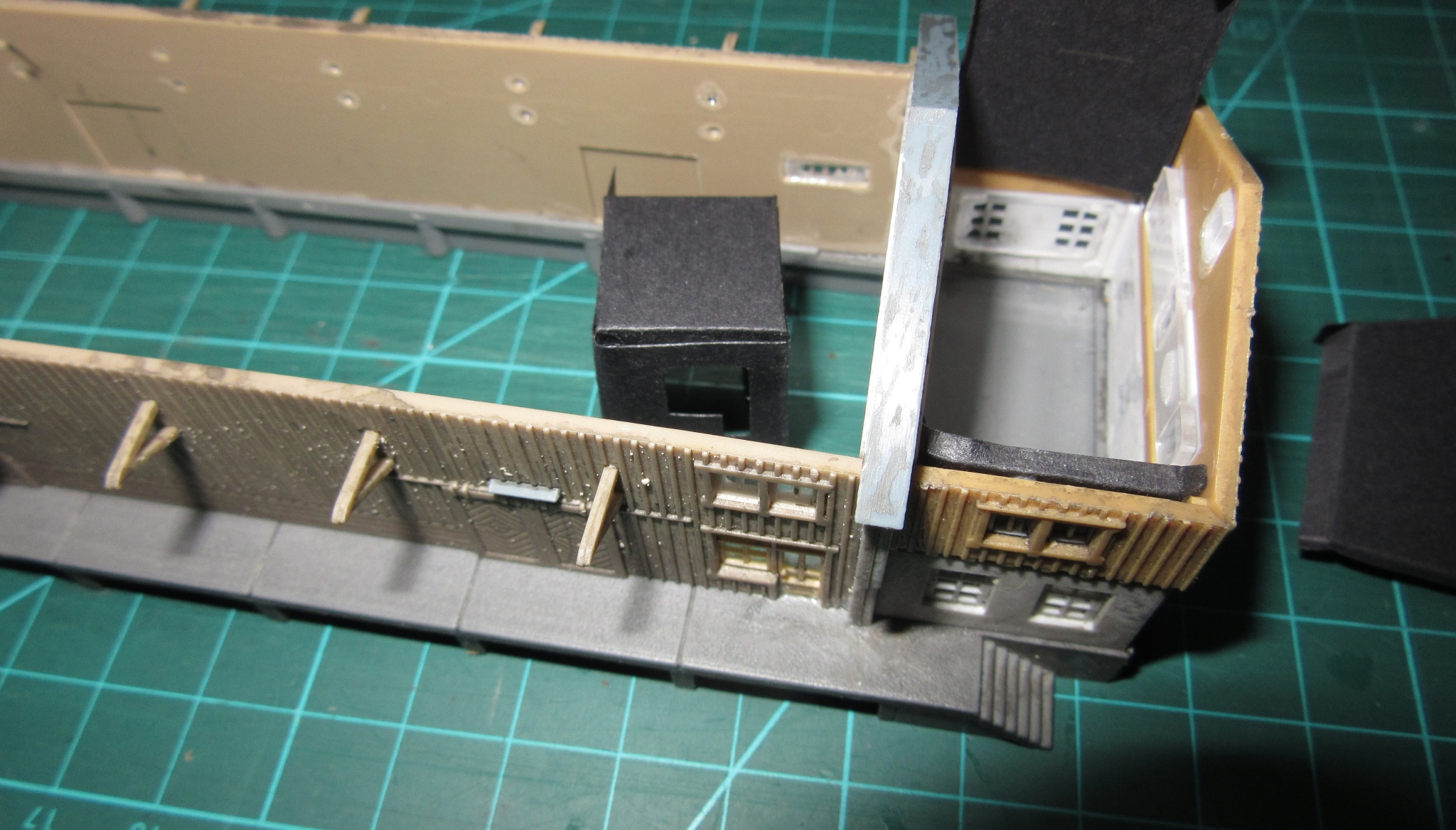

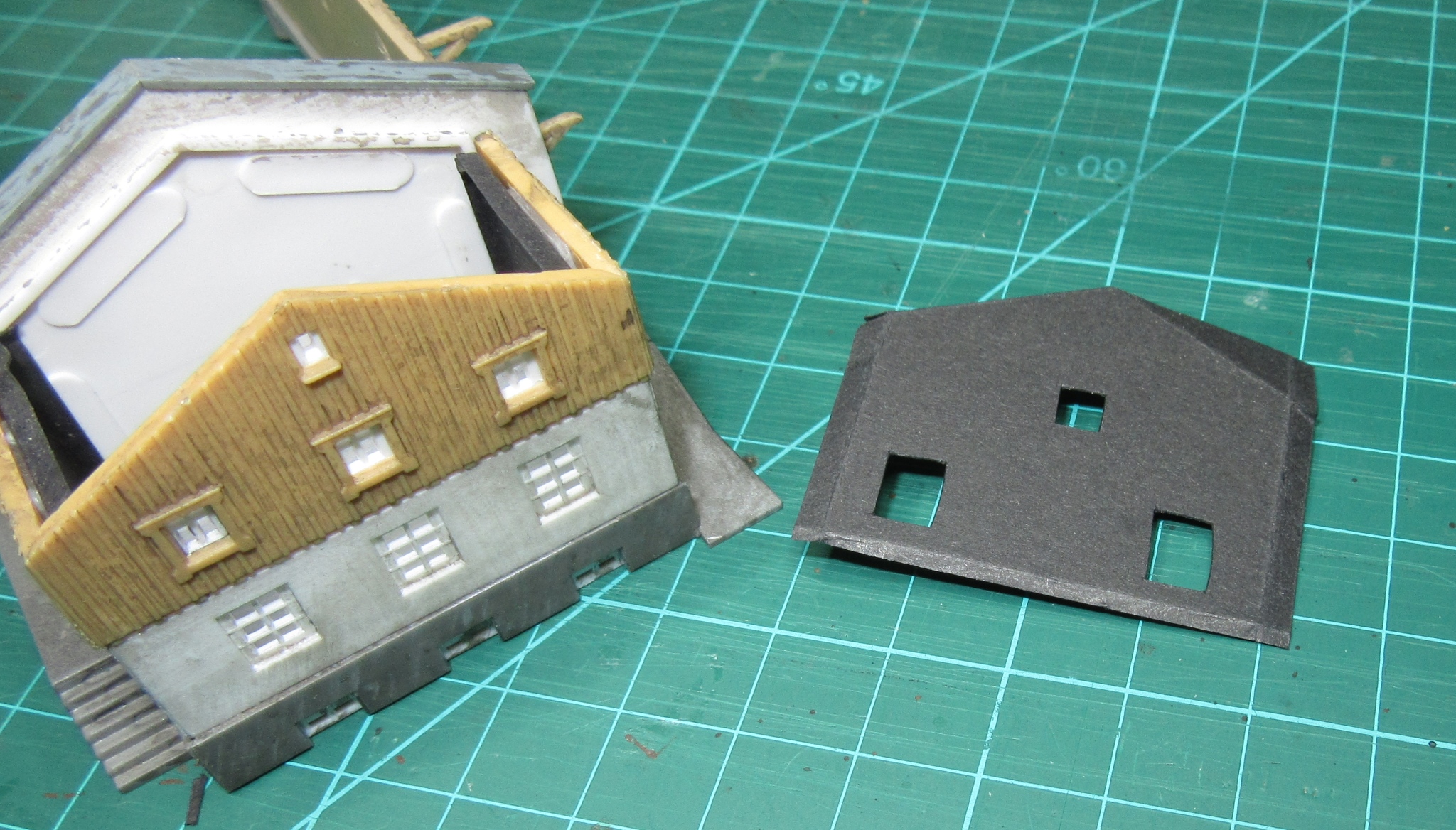

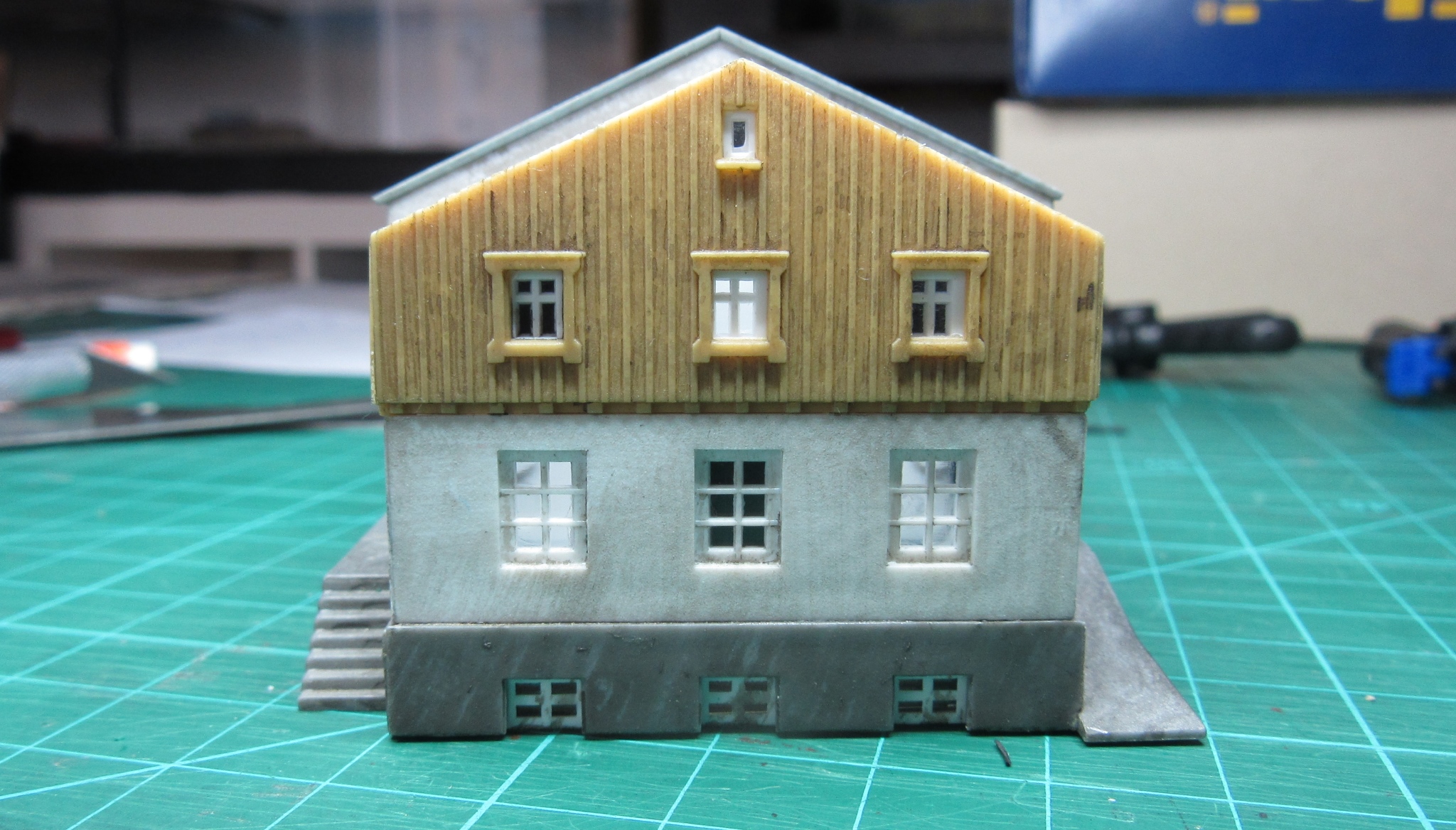

Die Außenwände werden gegen das durchscheinen des lichtes geschützt

Man sieht schon das nicht alle Fenster beleuchtet sein werden

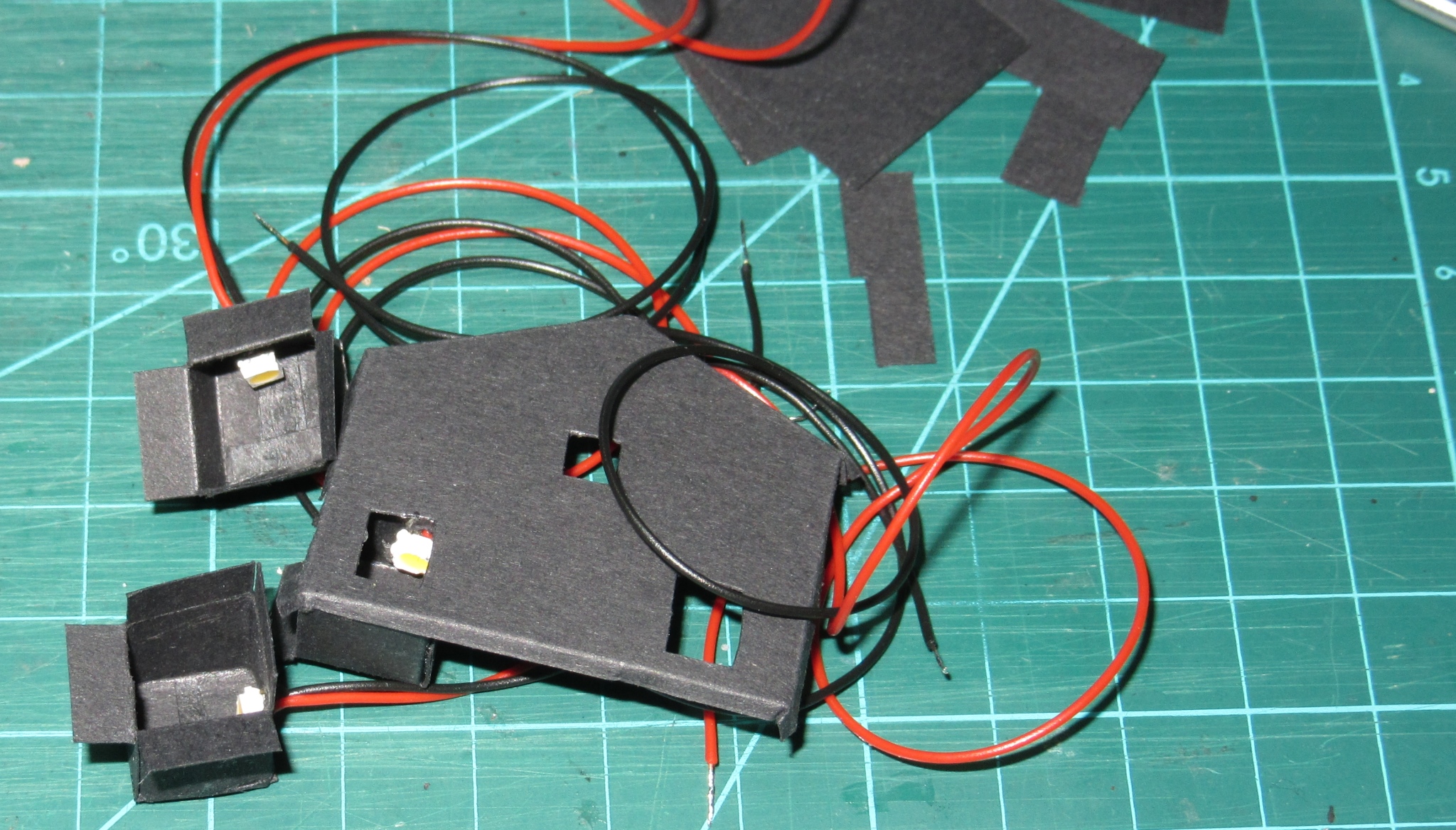

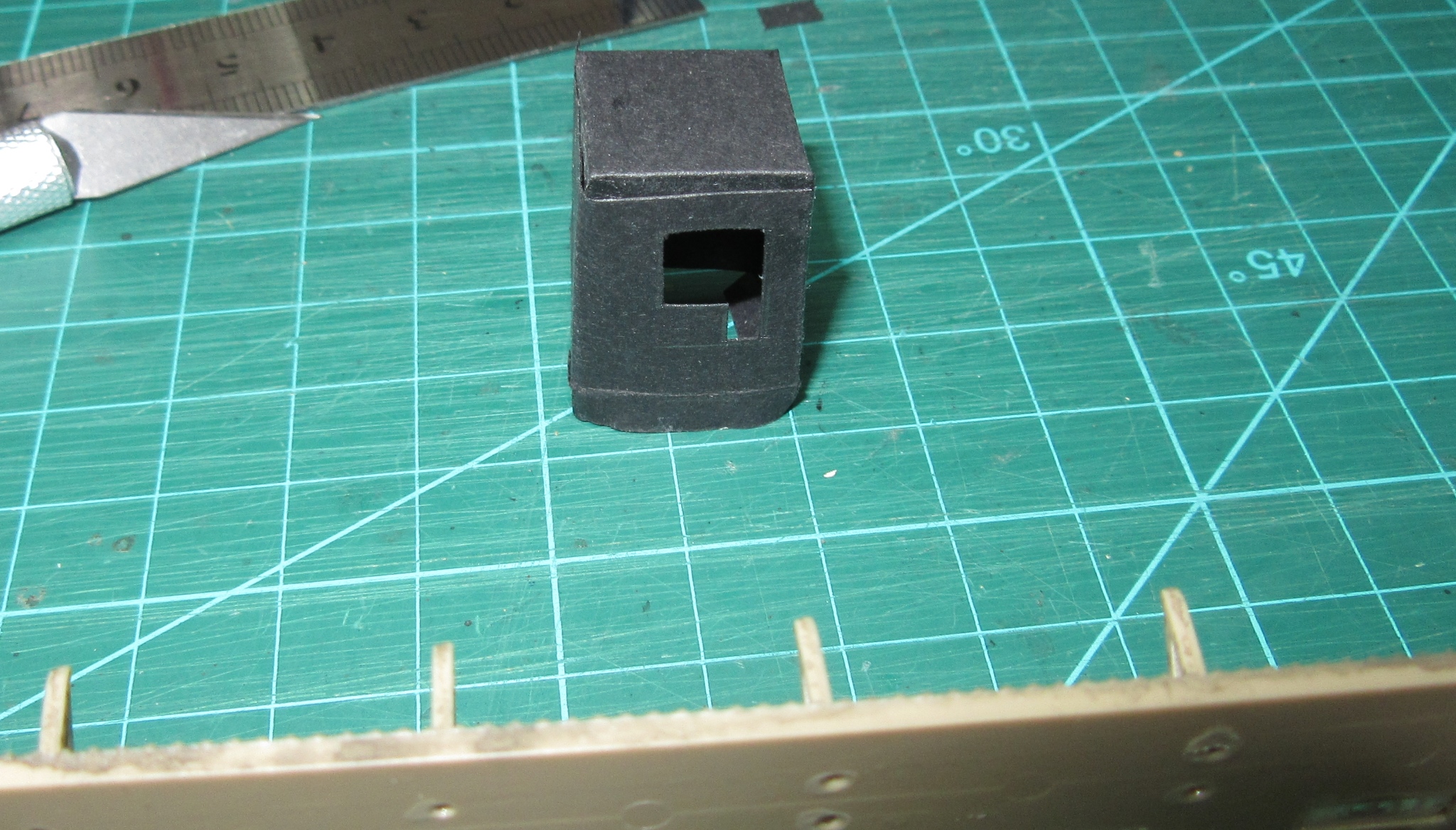

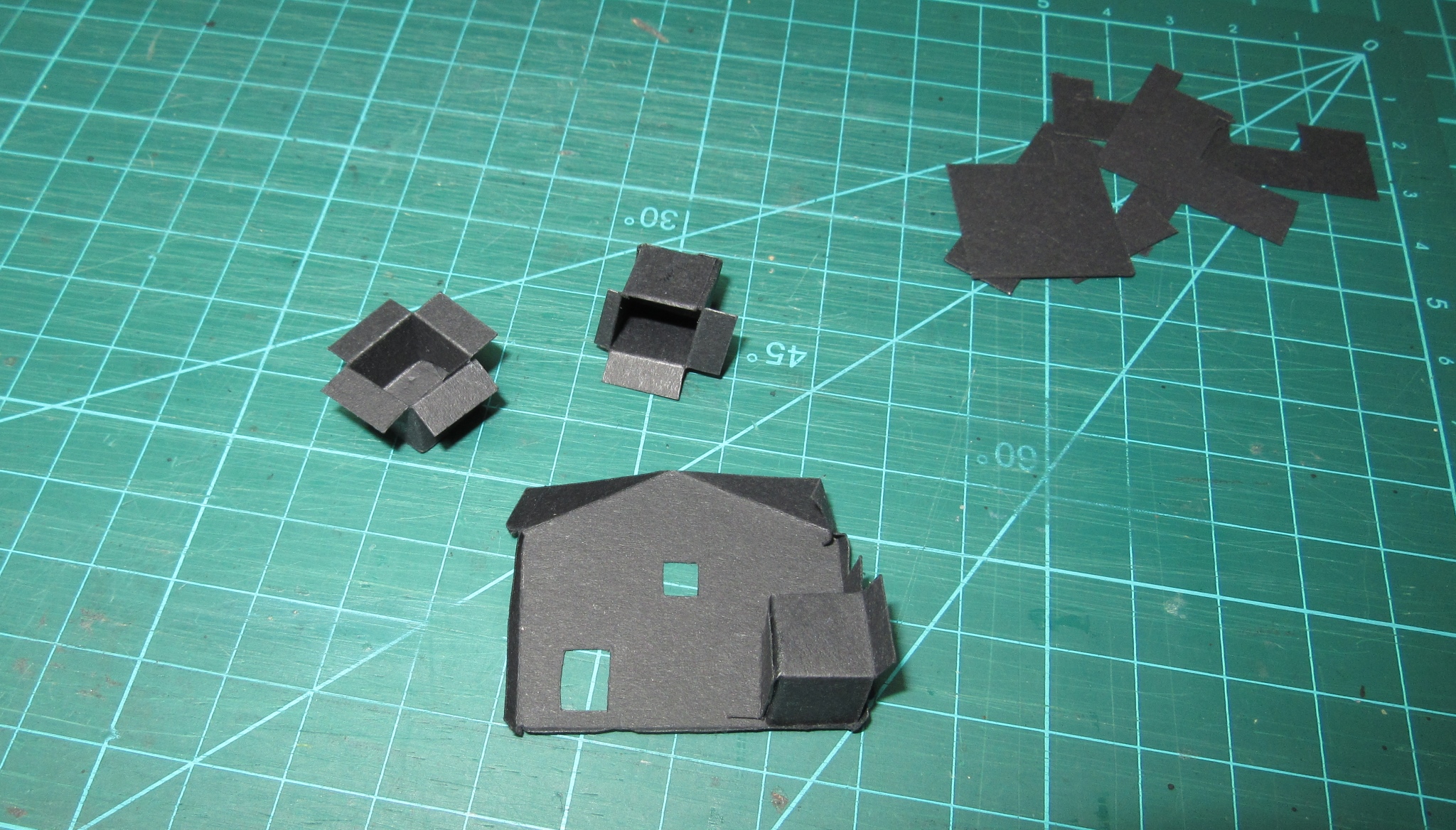

Jedes Fenster bekommt einen eigene "Lichtbox"

auch der Eingang der Lagerhalle bekommt eine Box

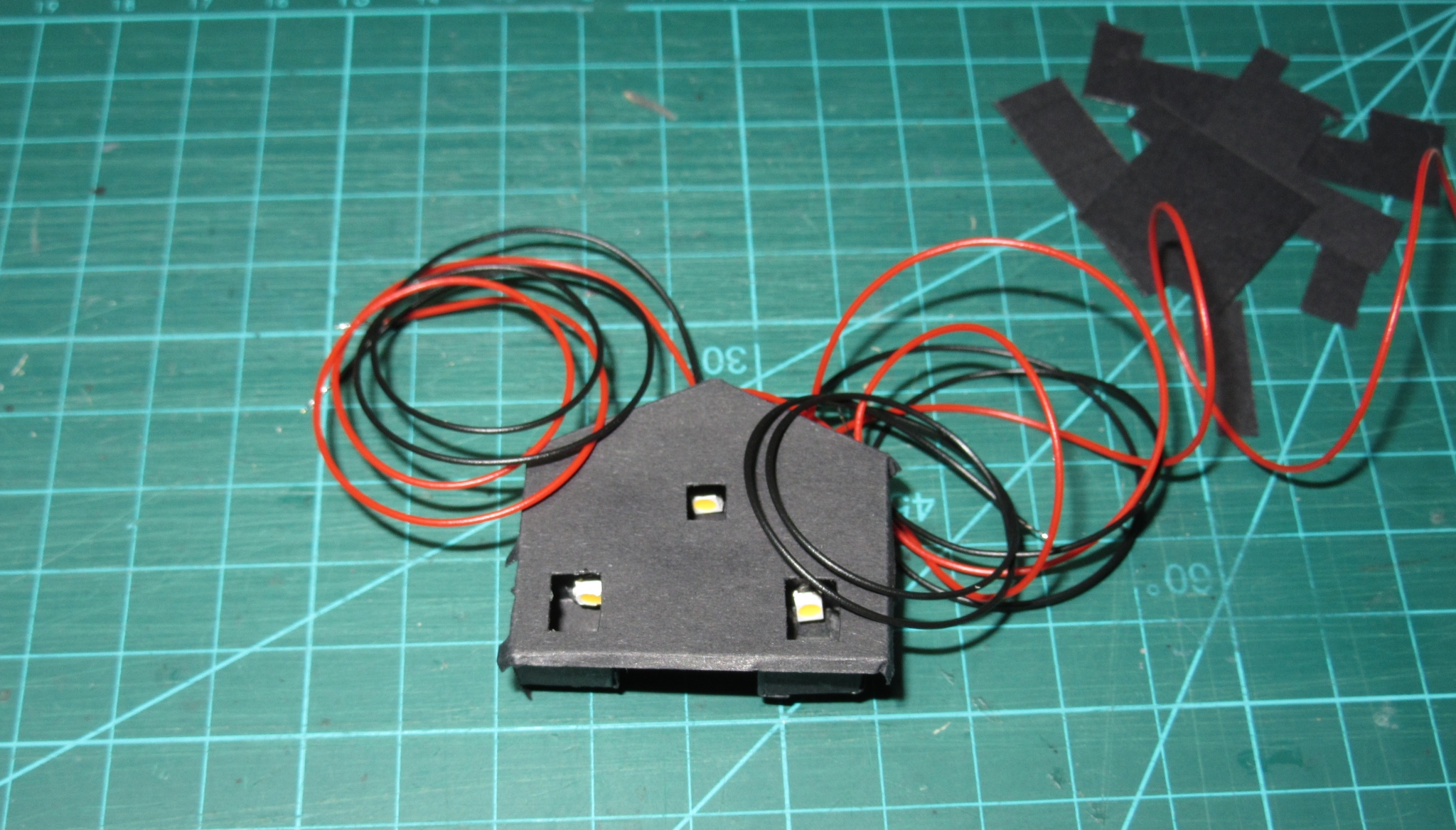

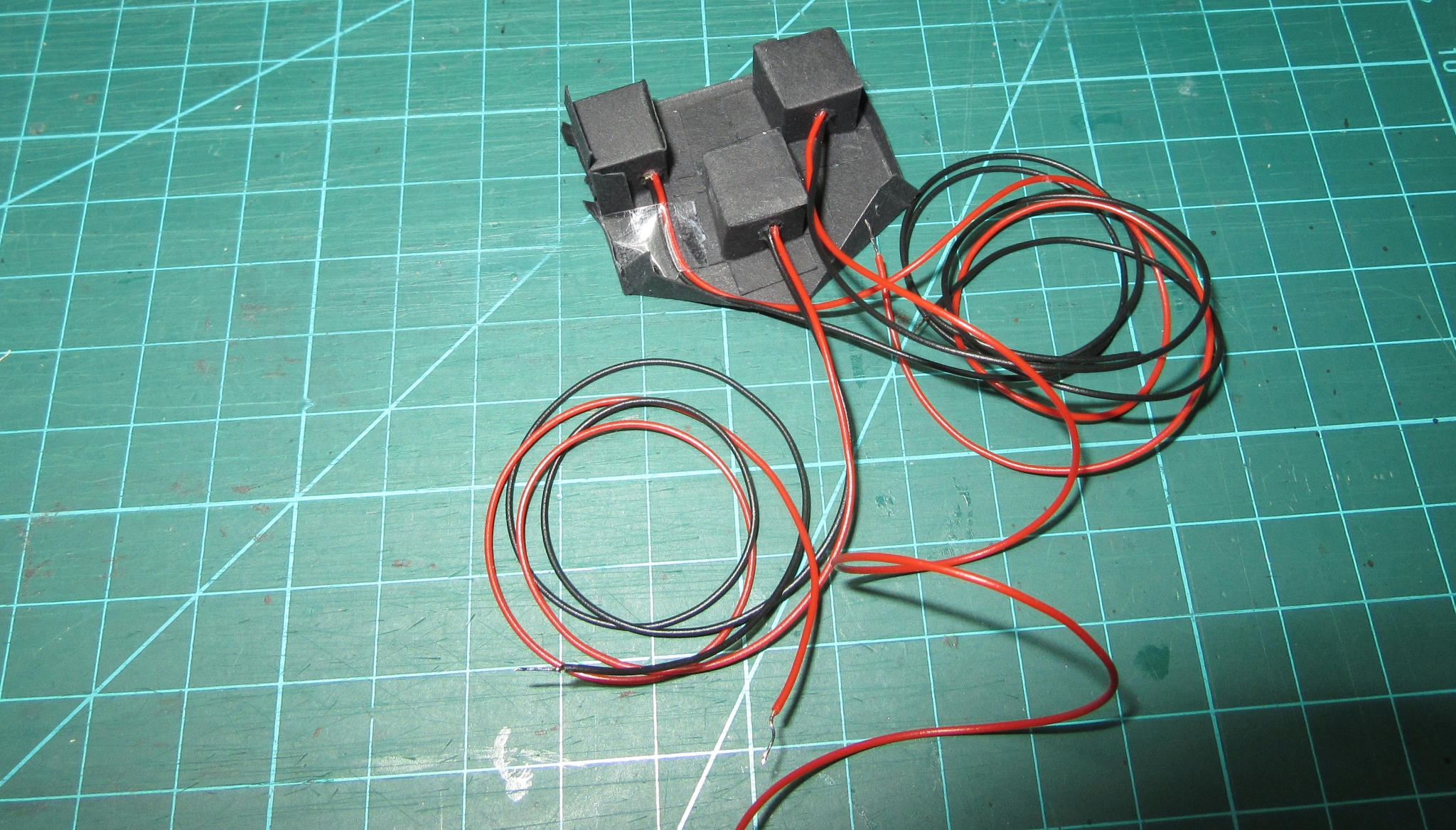

jetzt müssen nur noch die LEDs in die "Lichboxen"

Der Fertige einsatz kommt dann in den Gebäudeteil des Lagerhauses

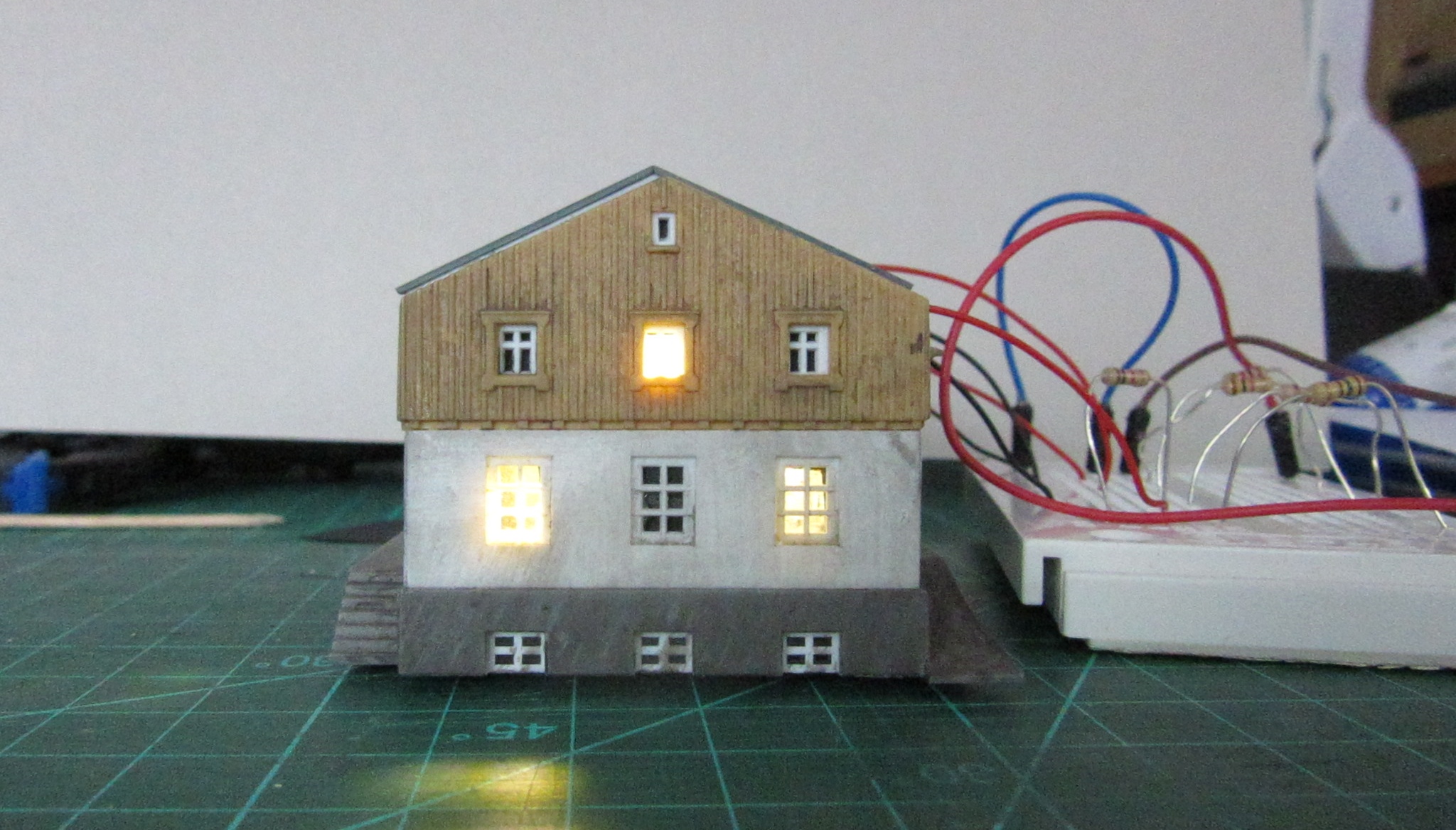

und ein erster Test der Beleuchtung kann erfolgen

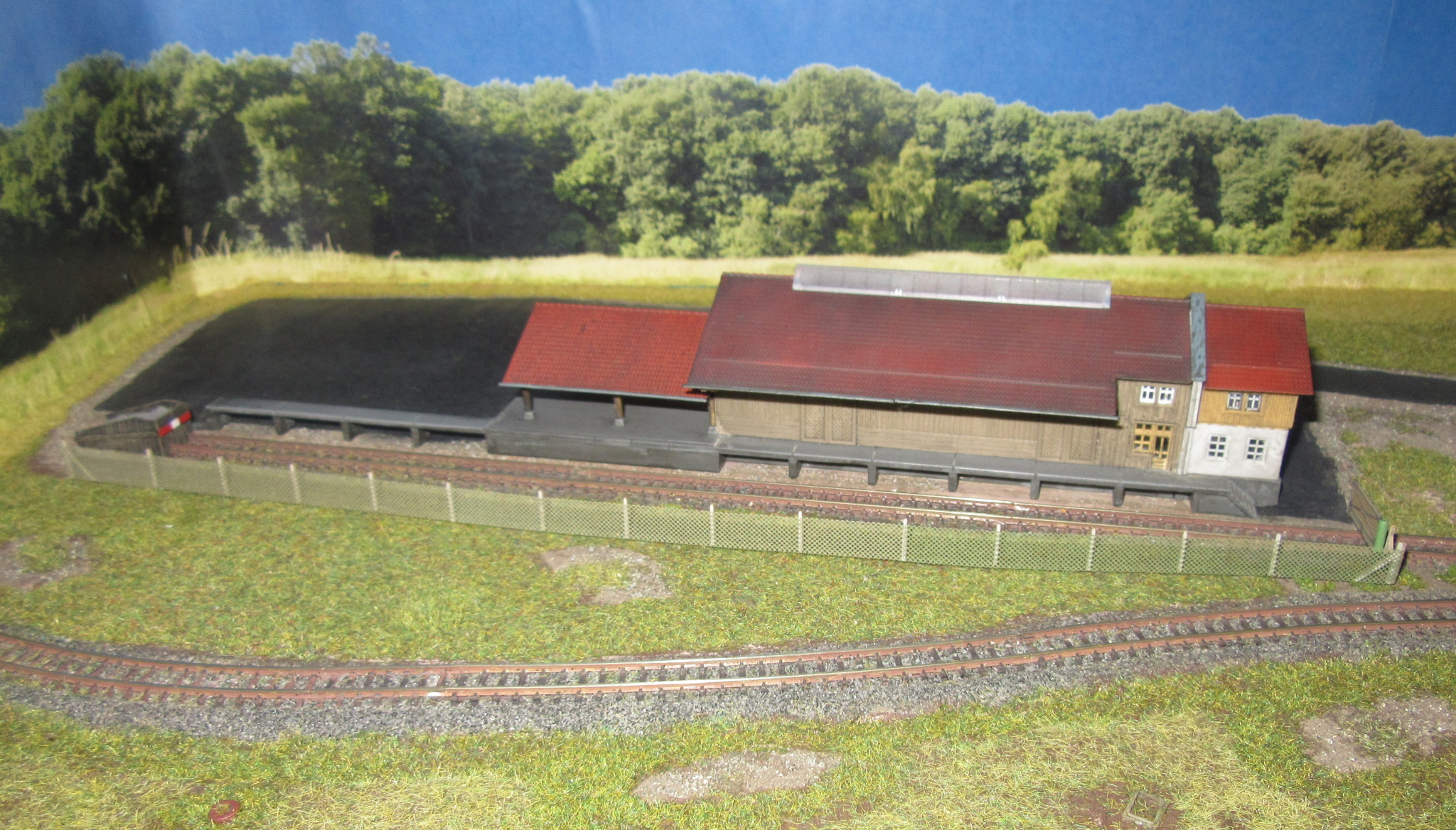

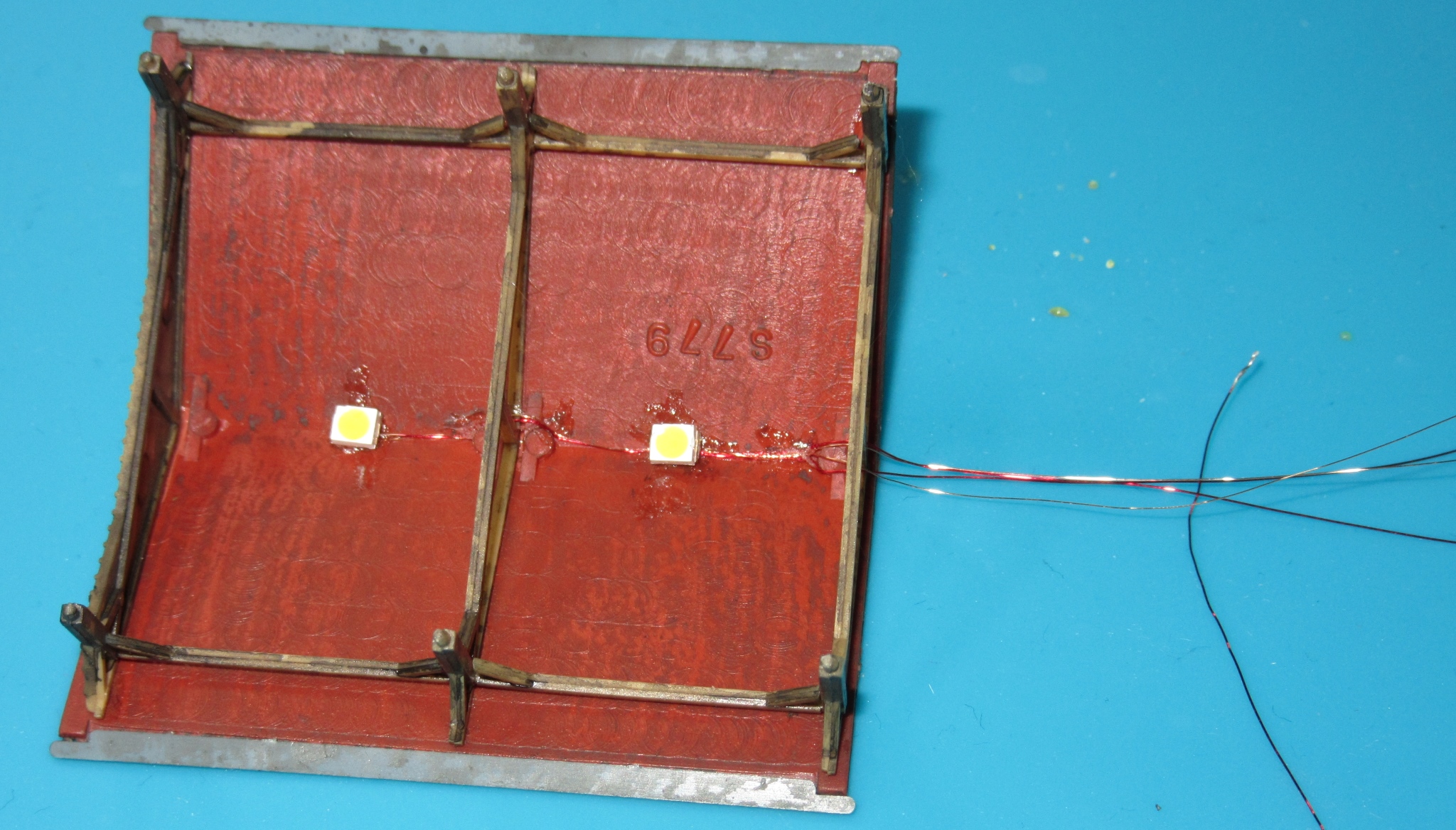

Der Außenbereich des Lagers bekommt auch gleich 2 LEDs spendiert

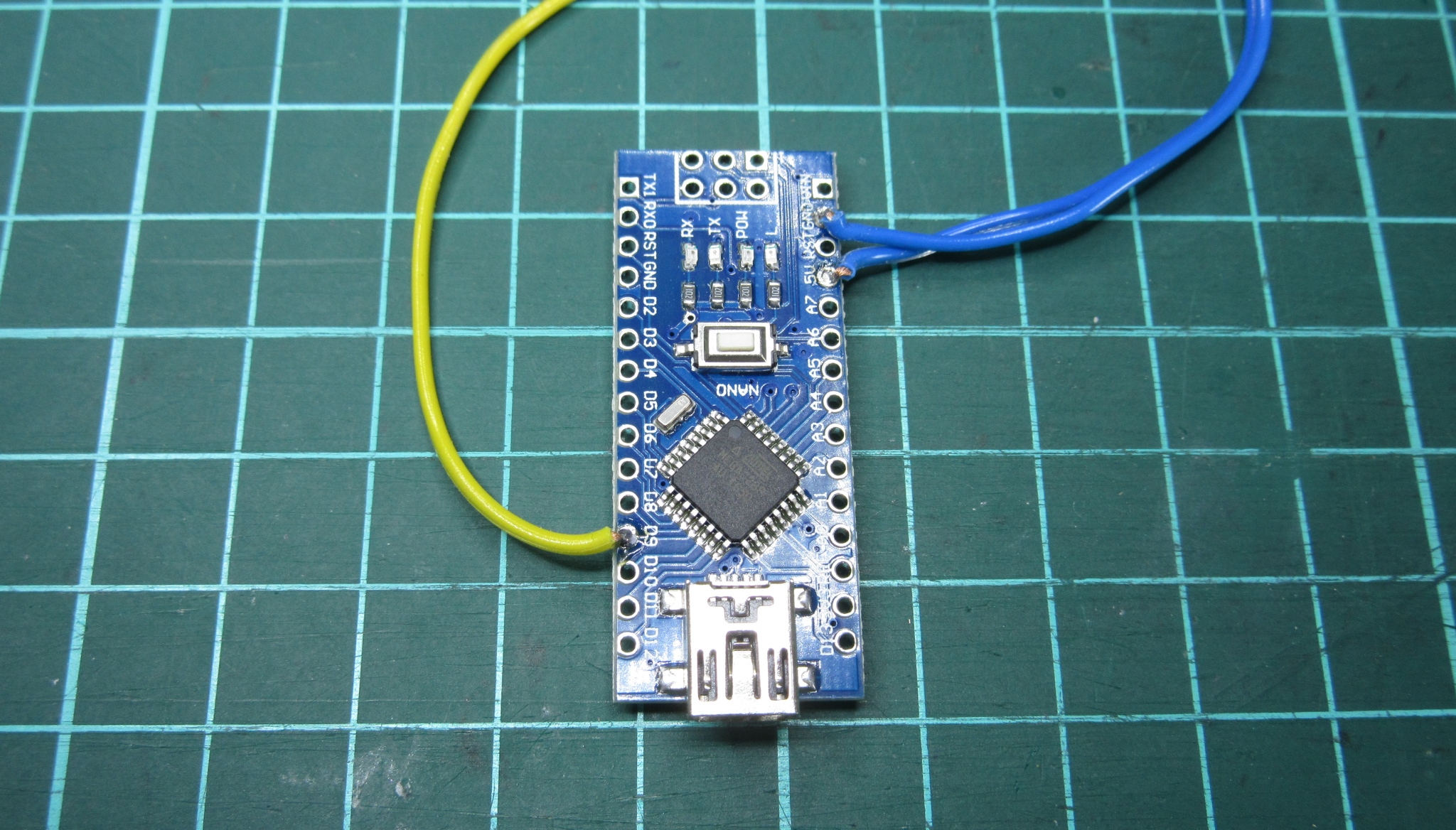

Dieser kleine Freund wird dann die einzelnen LEDs ein & aus schalten

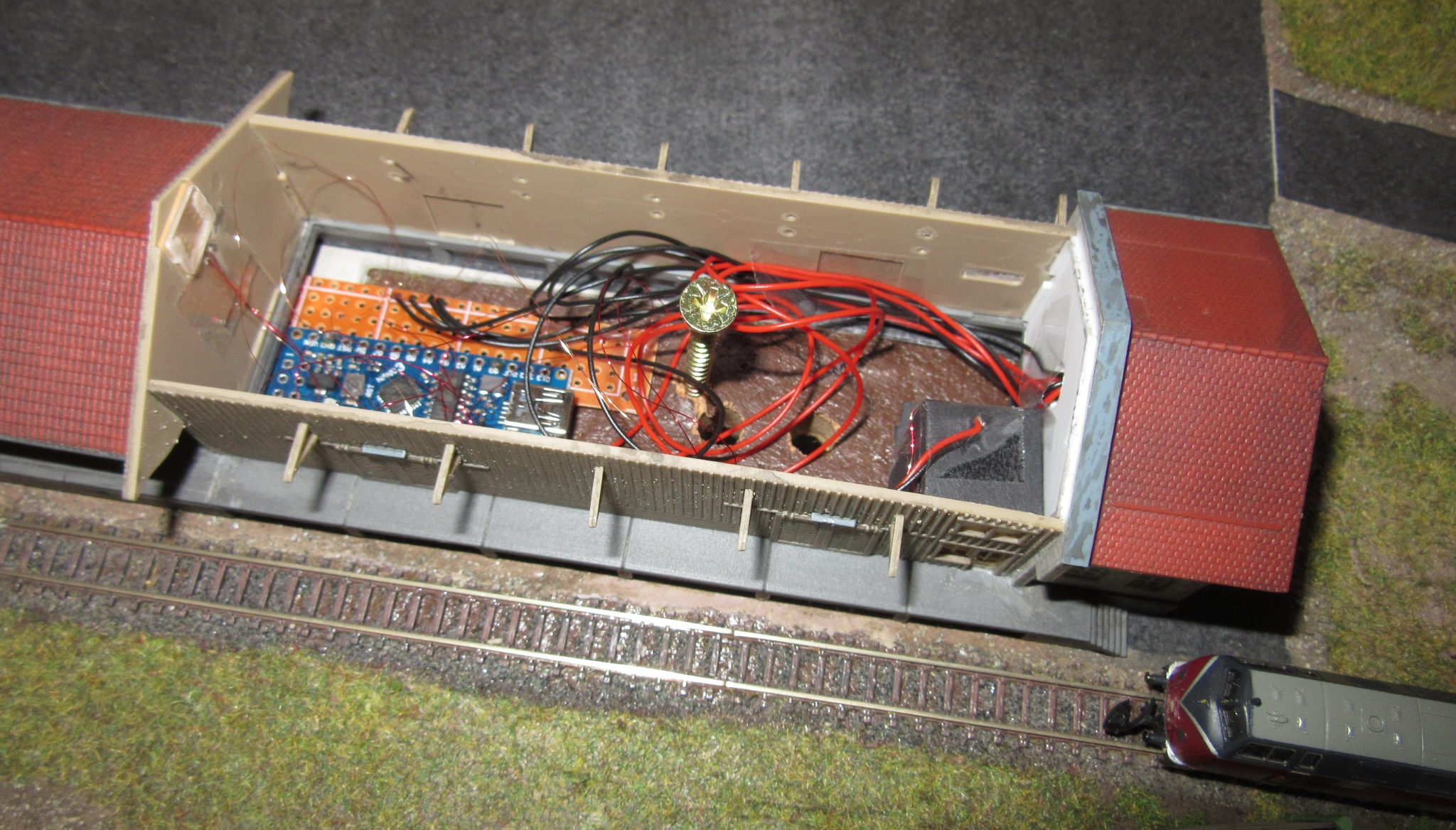

Gut das im inneren des Lagerhauses genügend Platz ist

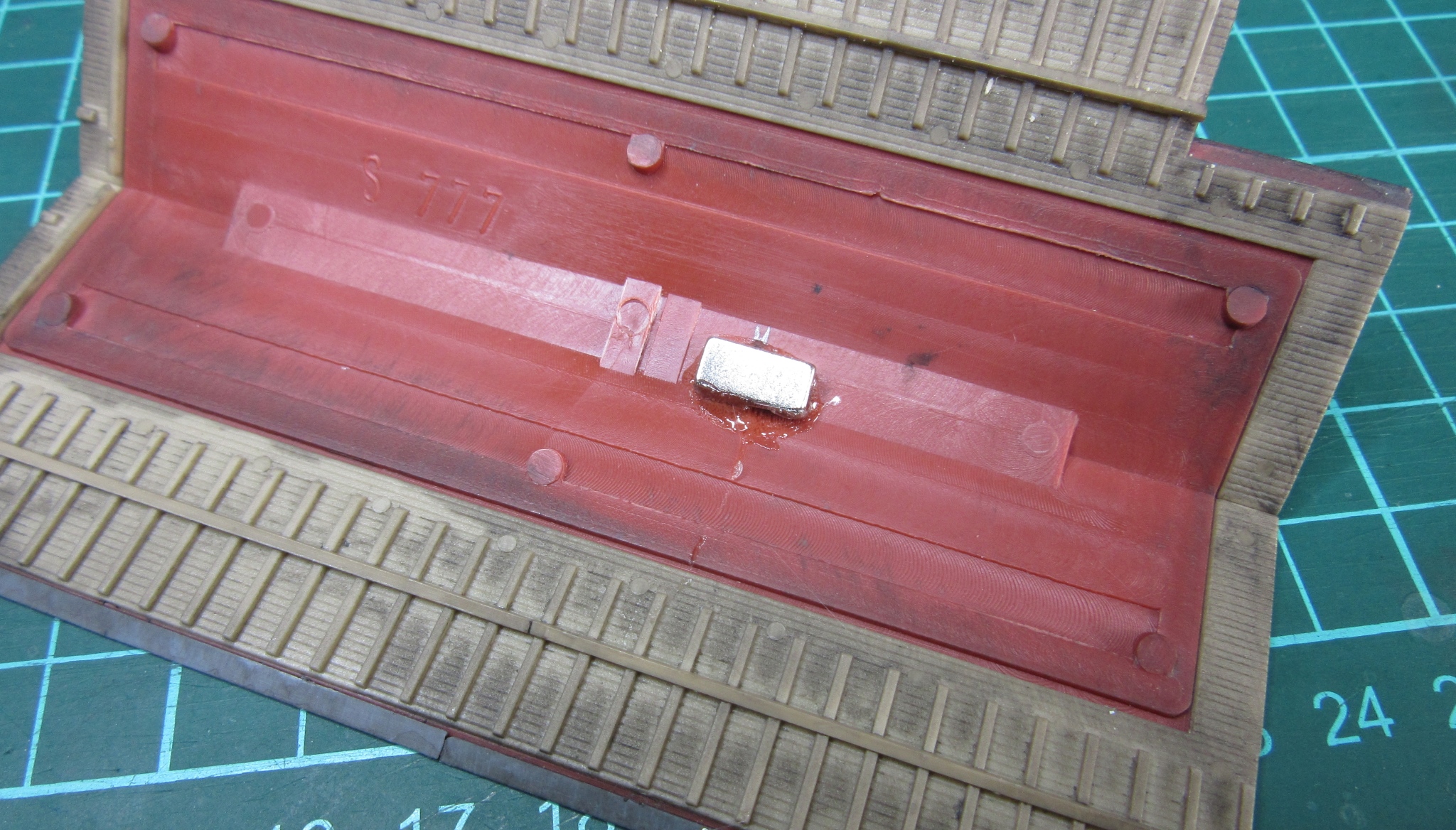

Um später noch an alles dran zu kommen wird das Dach mittels eines Magnetens befestigt und nicht verklebt

Technik

Die Steuerung erfolgt mit einer selbst gebauten Steuerungselektronik

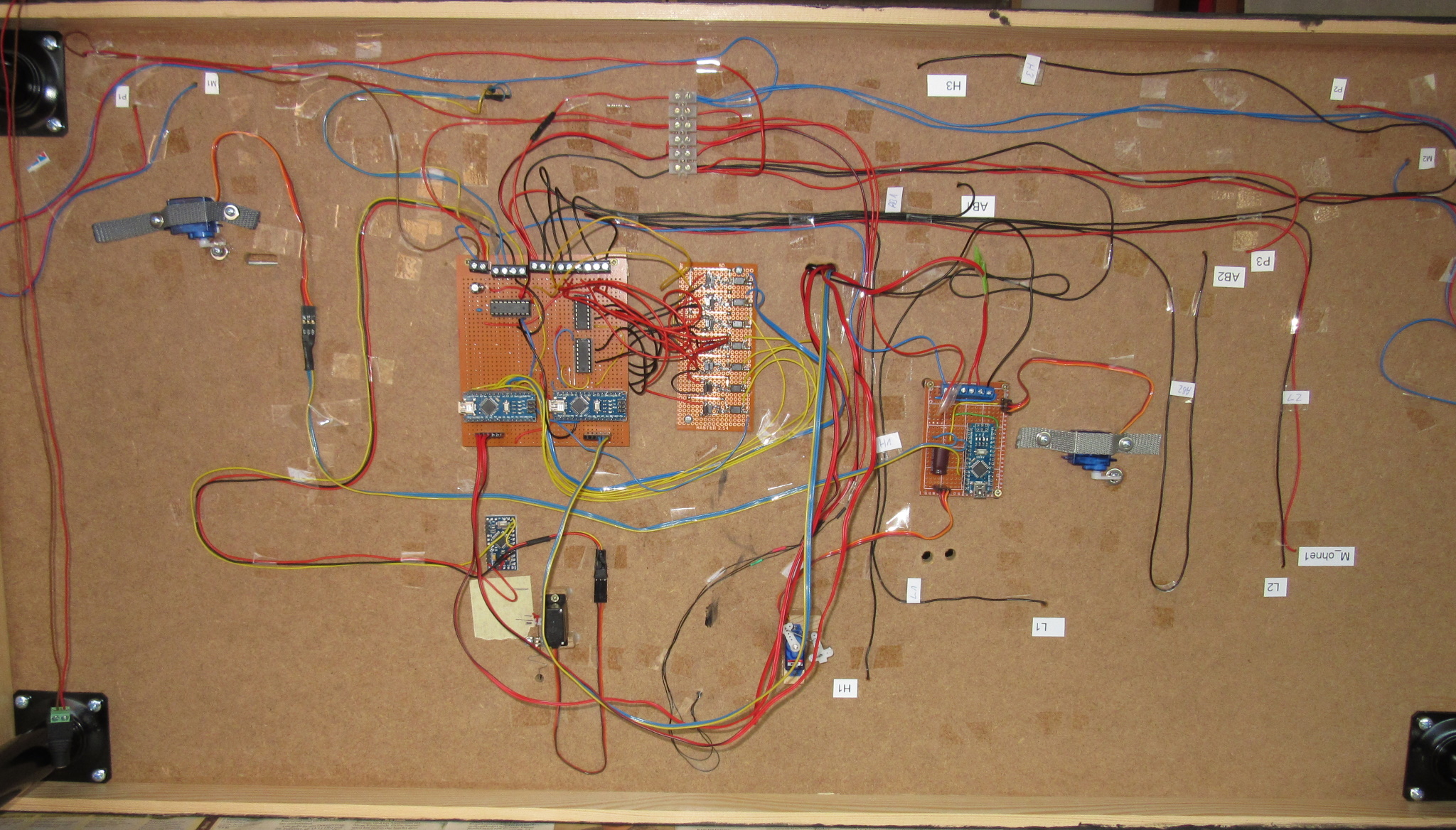

In der gesamtansicht sieht es sehr verwirrend aus

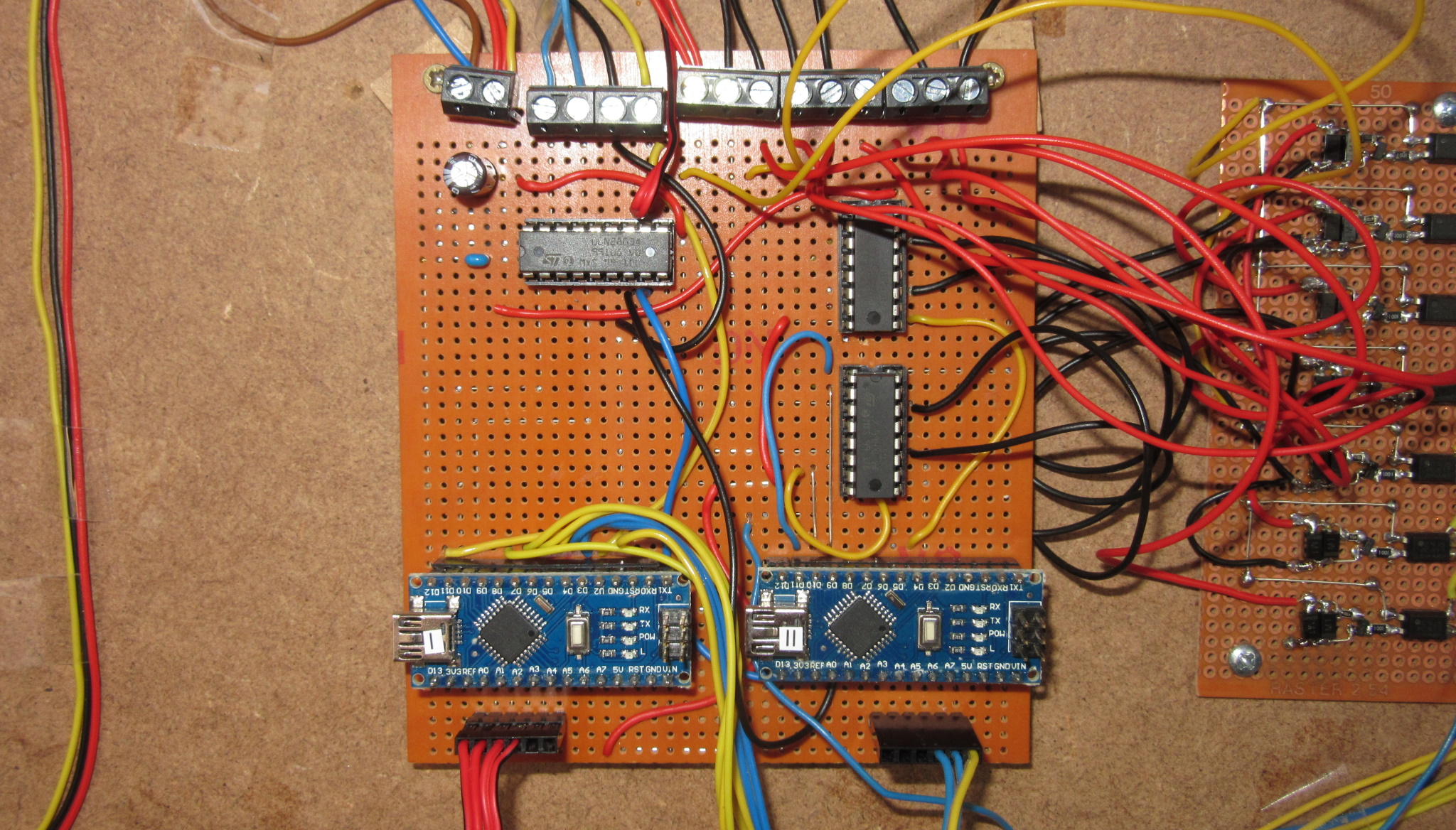

Dieses ist die Hauptschaltung mit der alles Überwacht und gesteuert wird

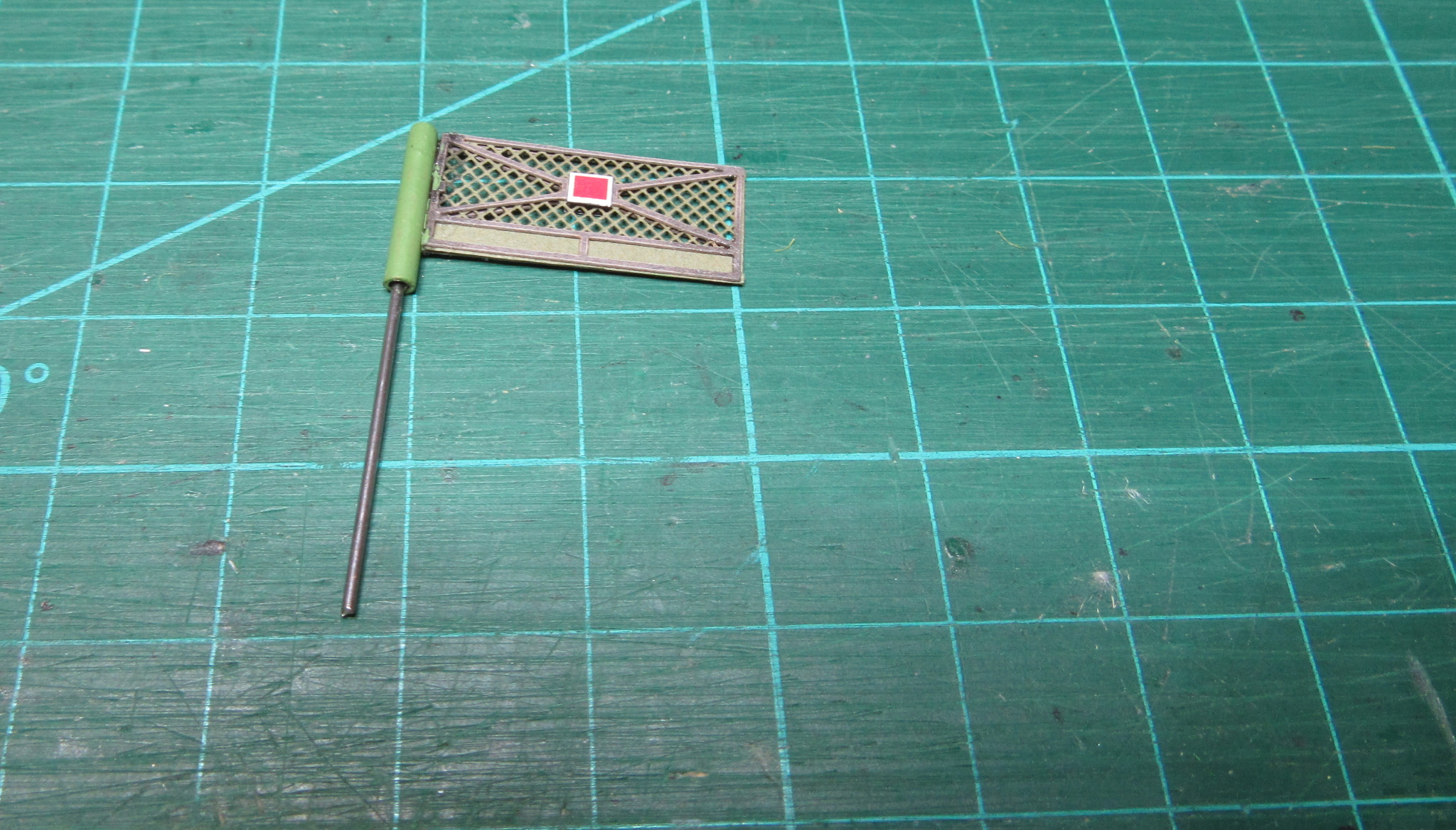

Hier werden die Servos für den LKW und das Tor gesteuert

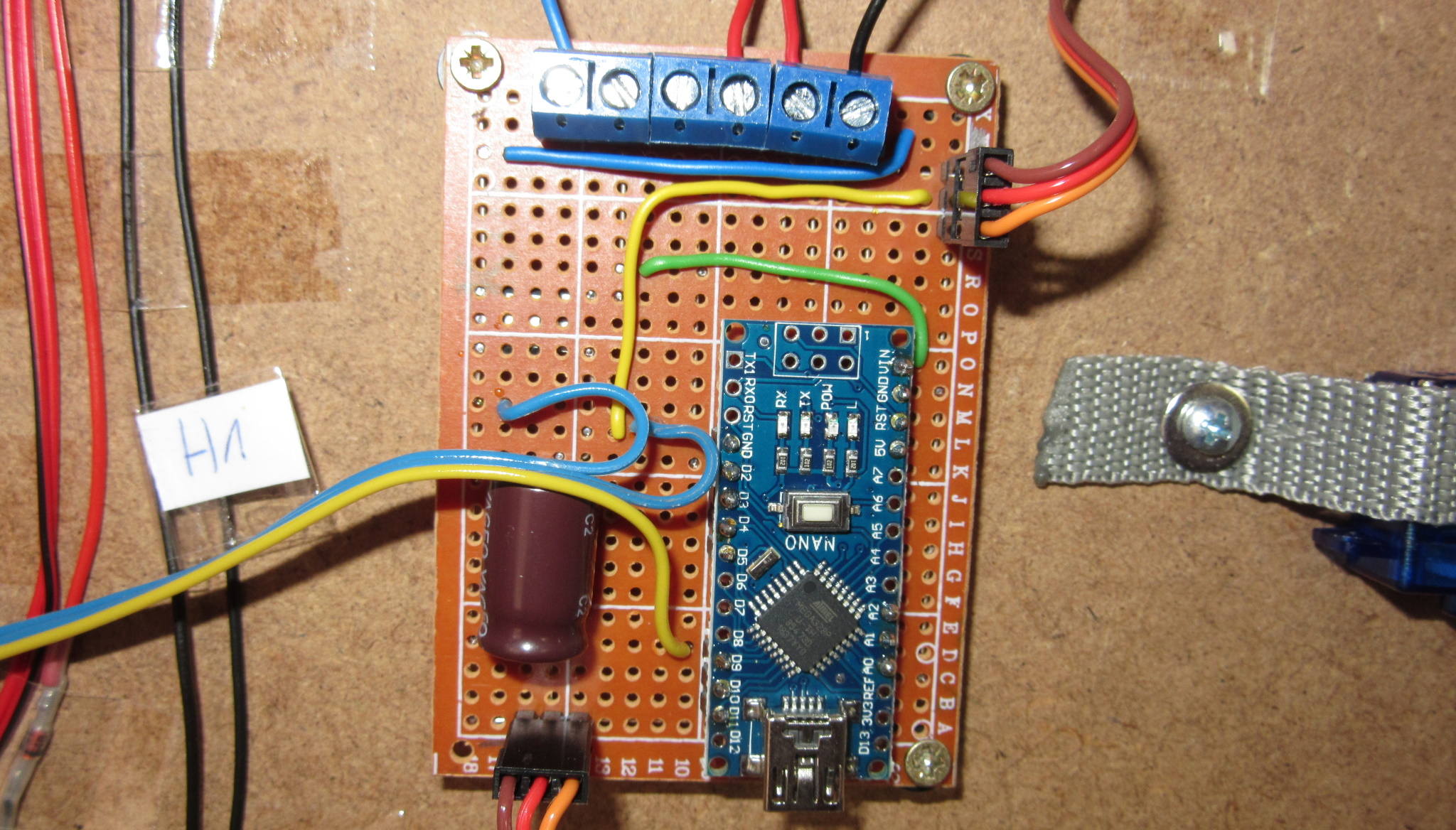

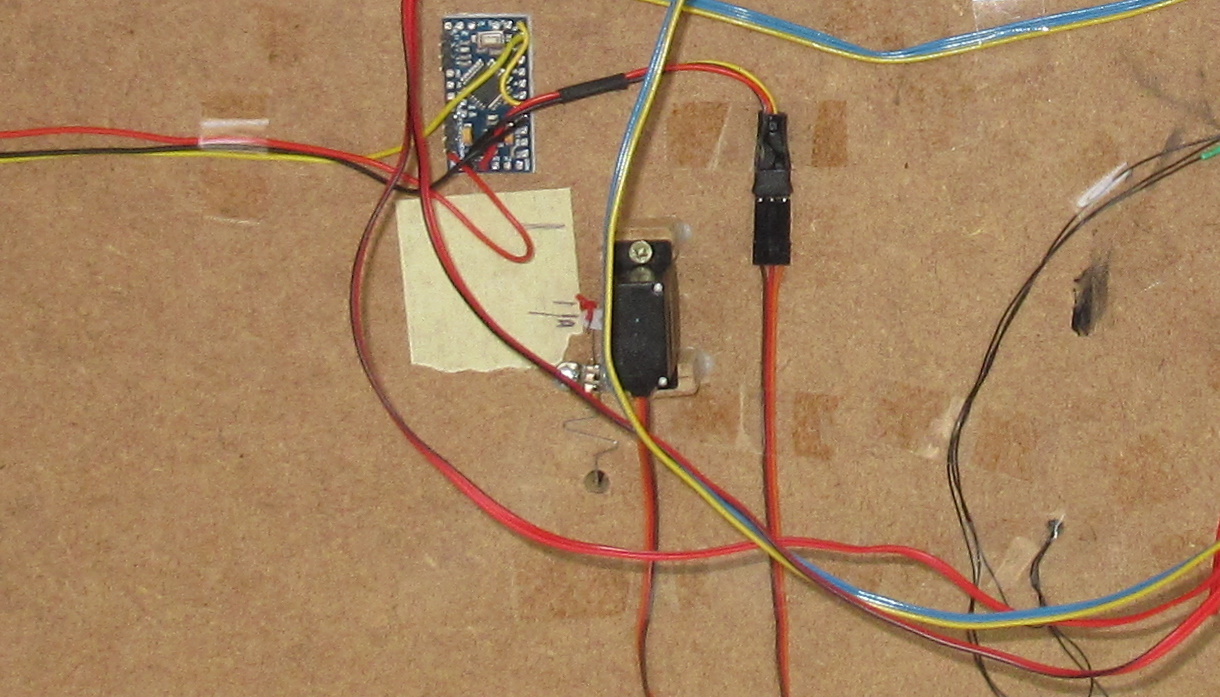

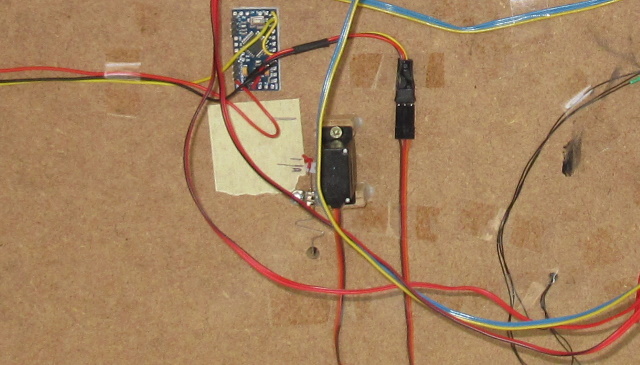

Den Servo für den Abzweig zum Lager wird von einem eigenen Controler gesteuert

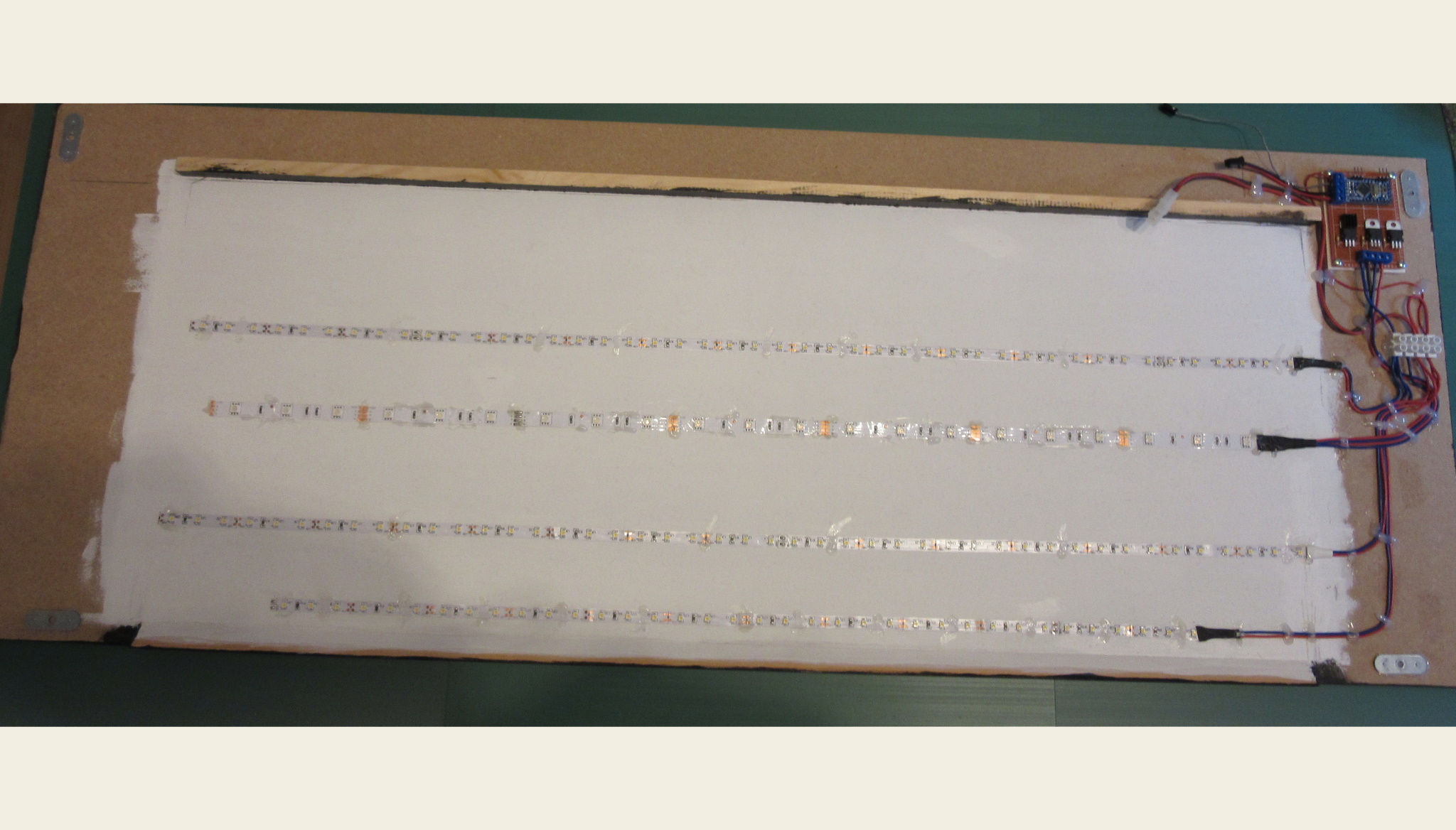

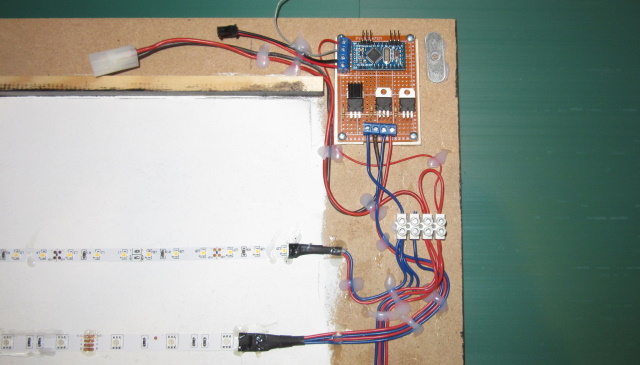

Mit dieser Schaltung wird die Tag-/Nacht Beleuchtung gesteuert

Die LEDs sind über die gesamte Breite des sichtbaren Bereiches Verteilt

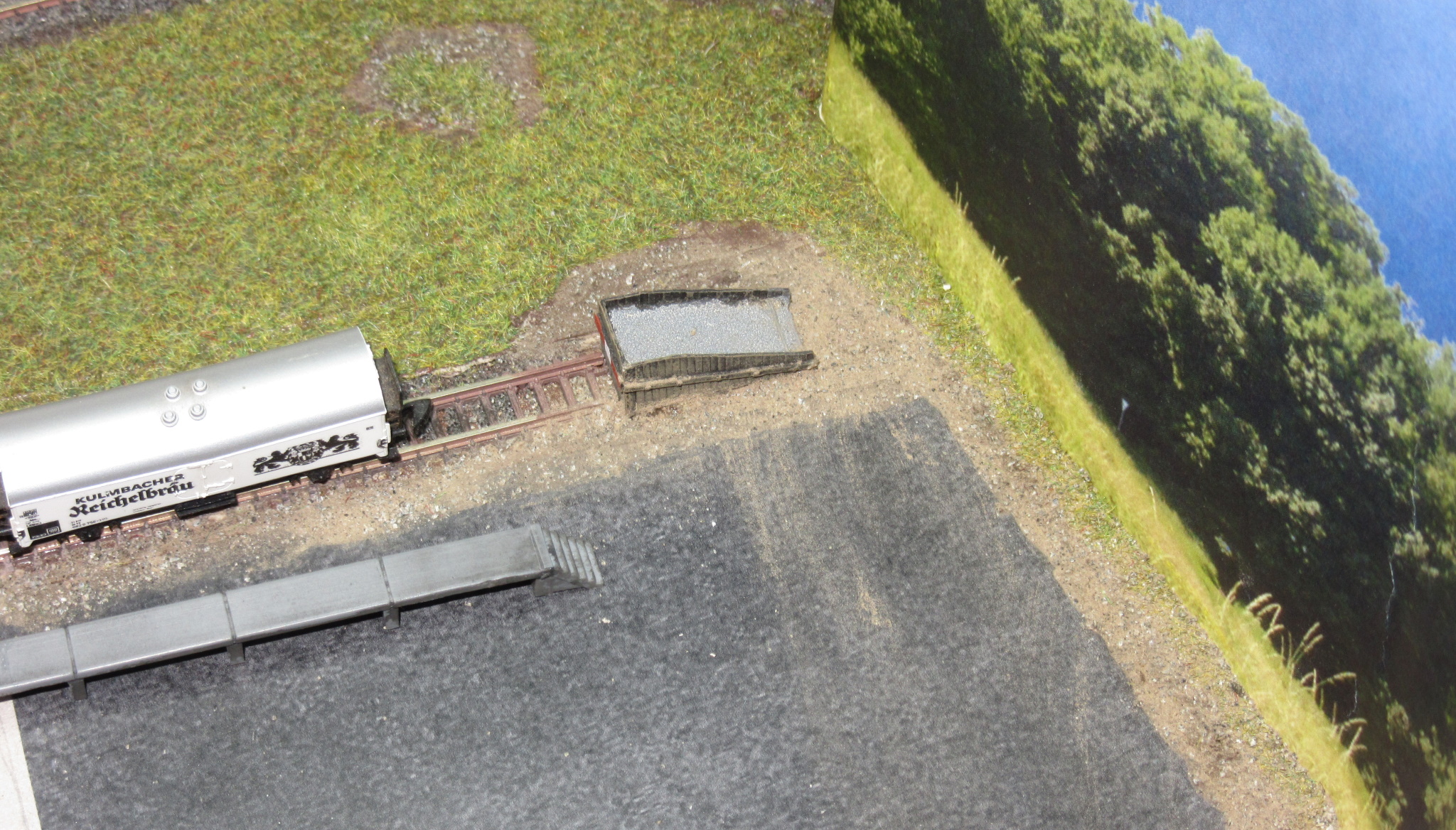

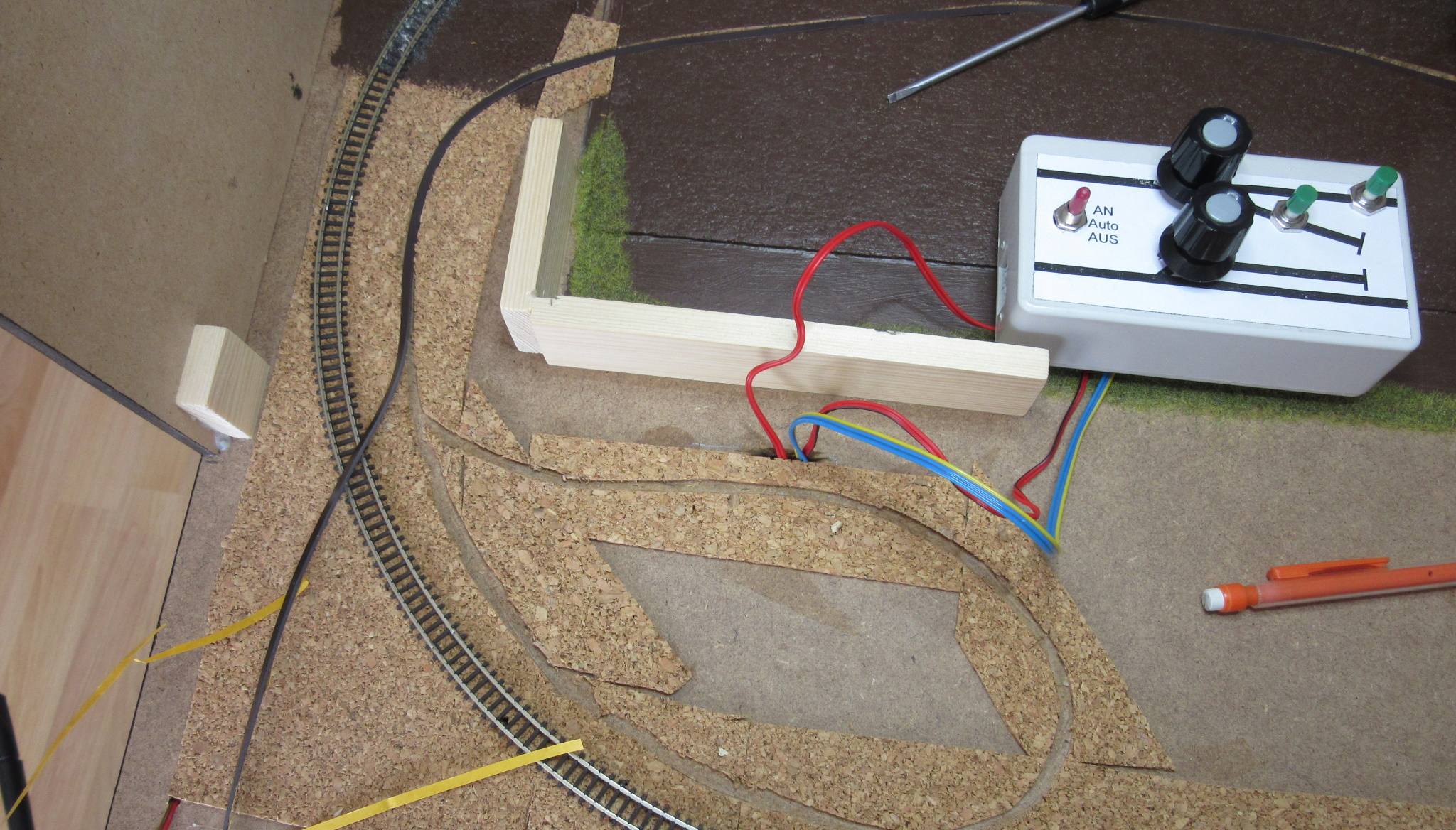

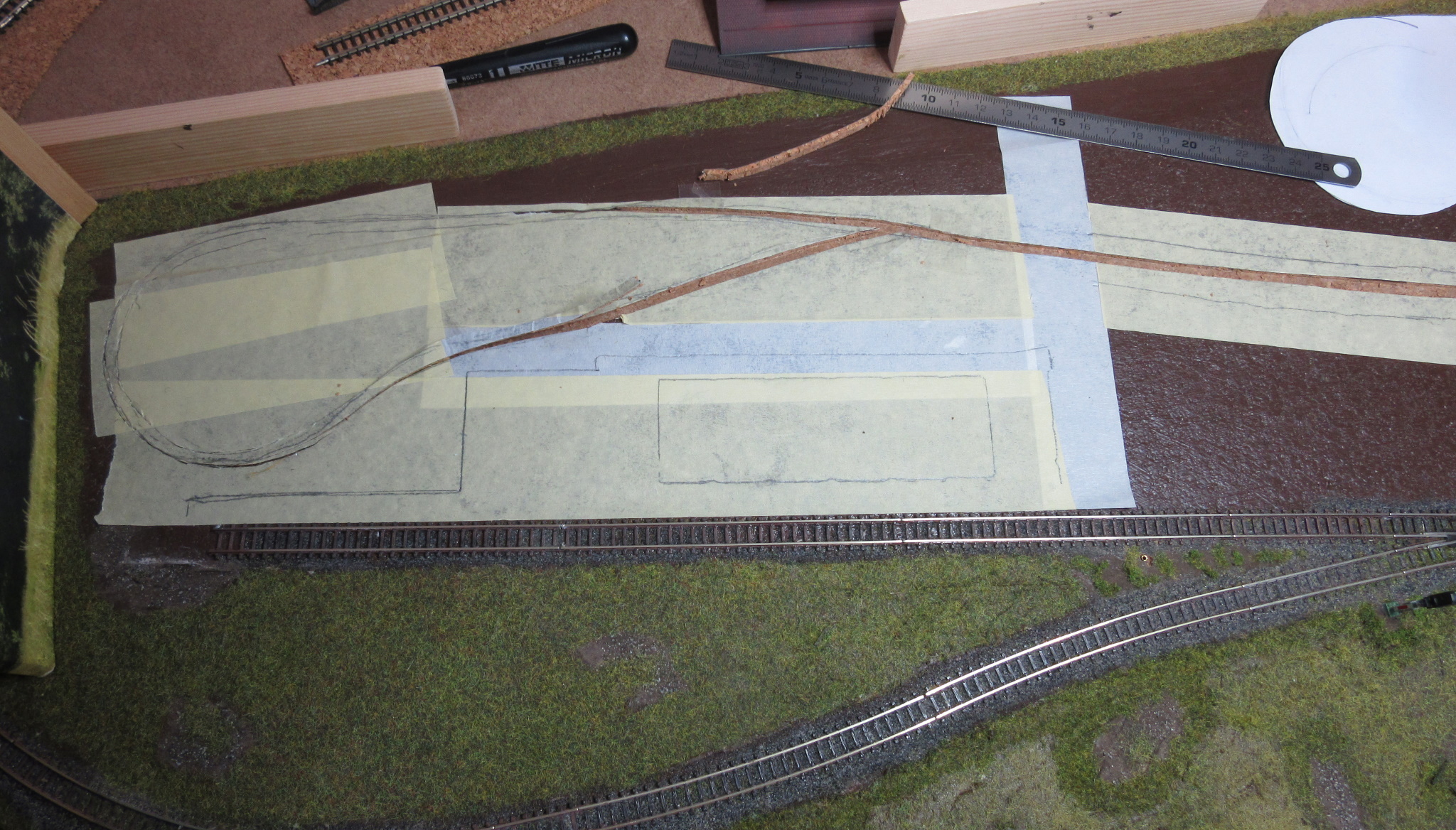

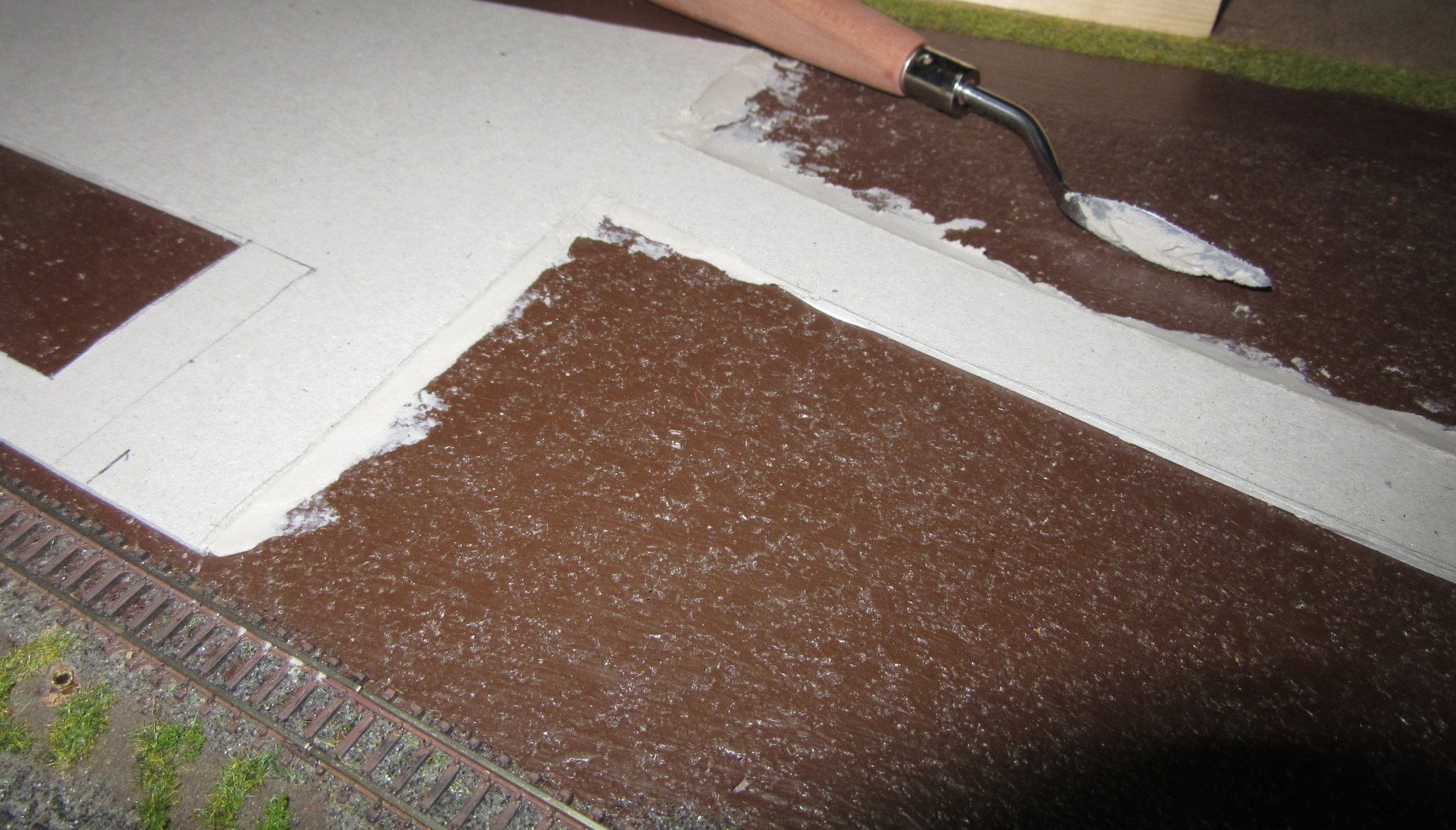

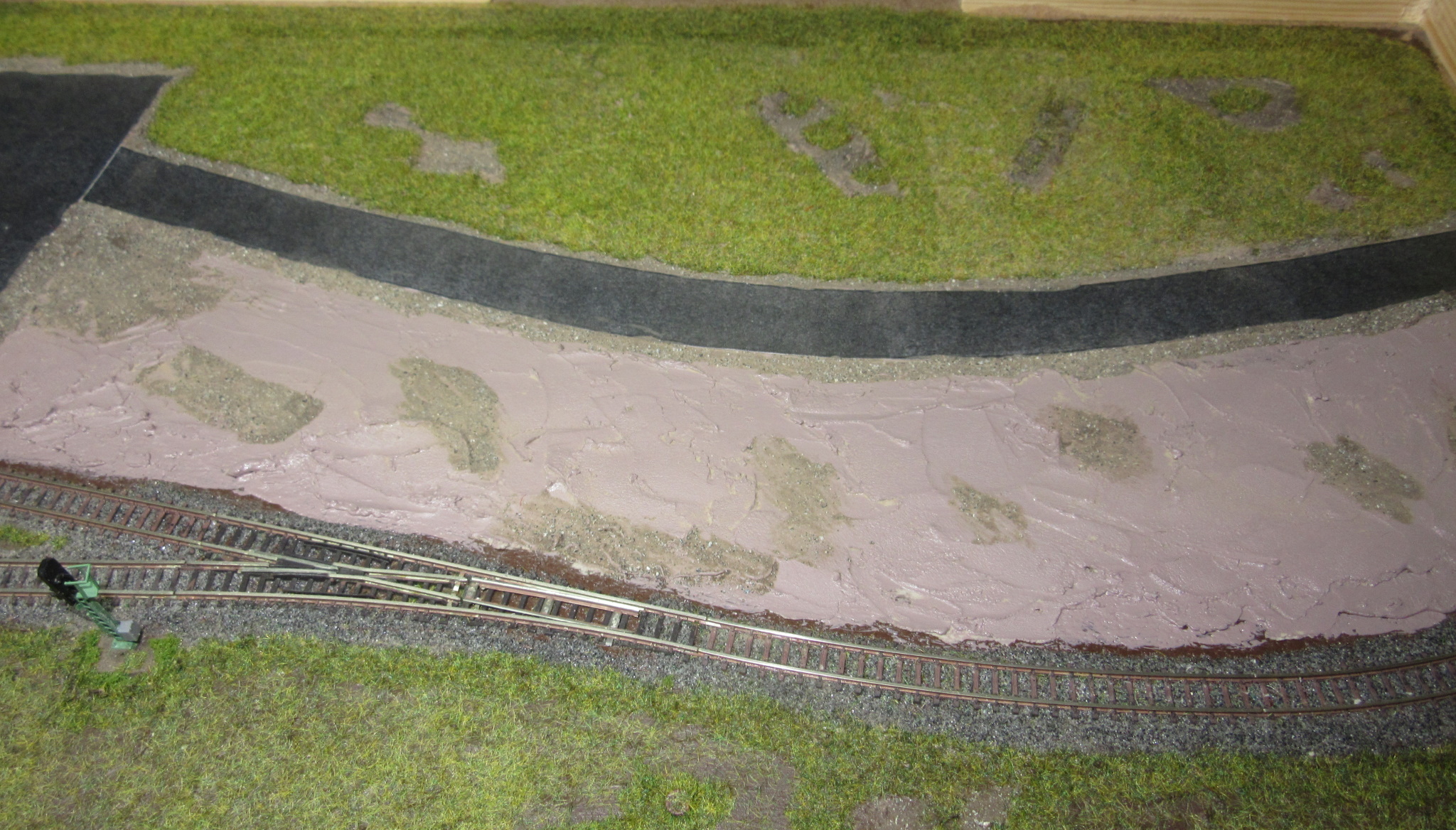

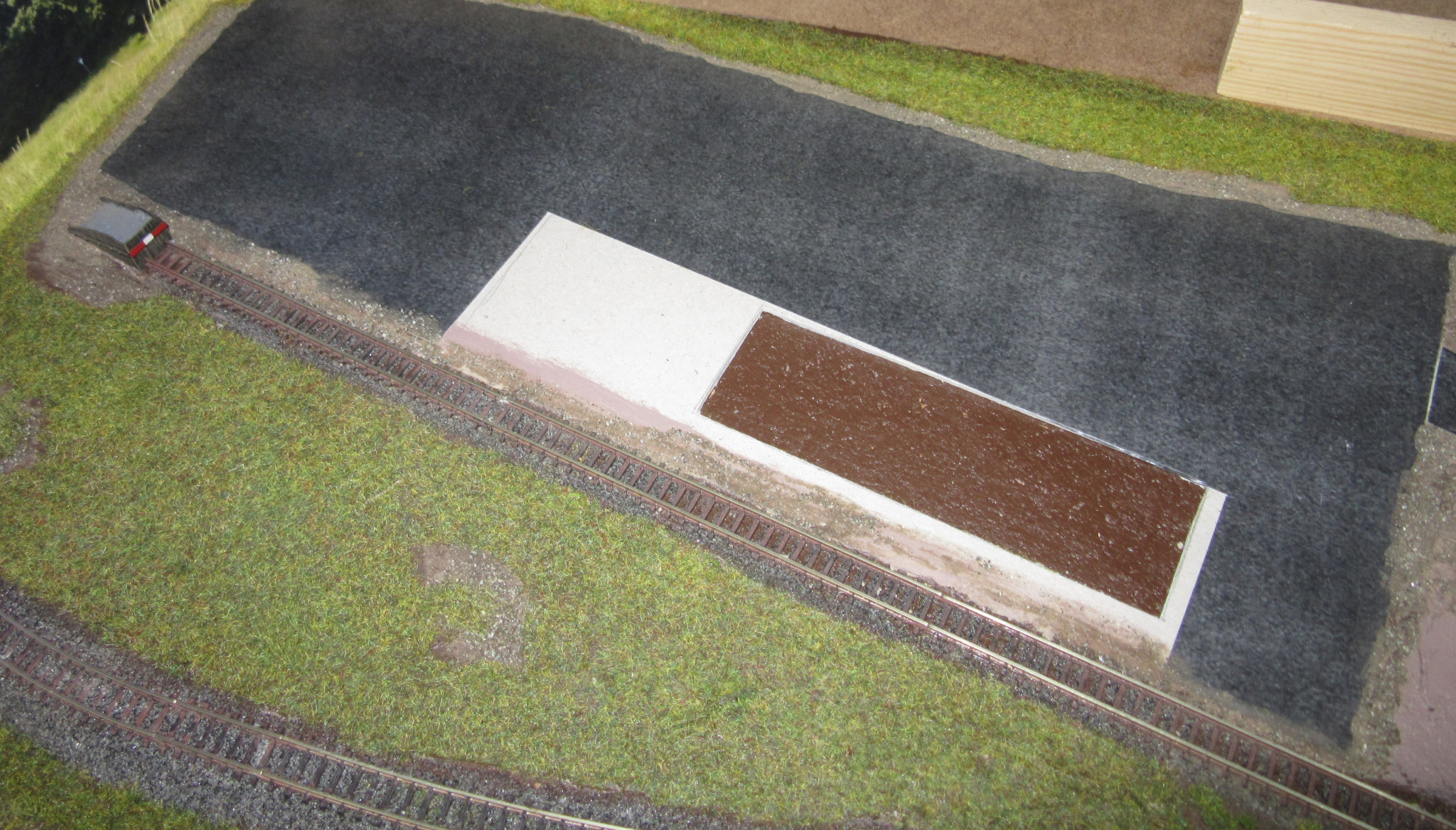

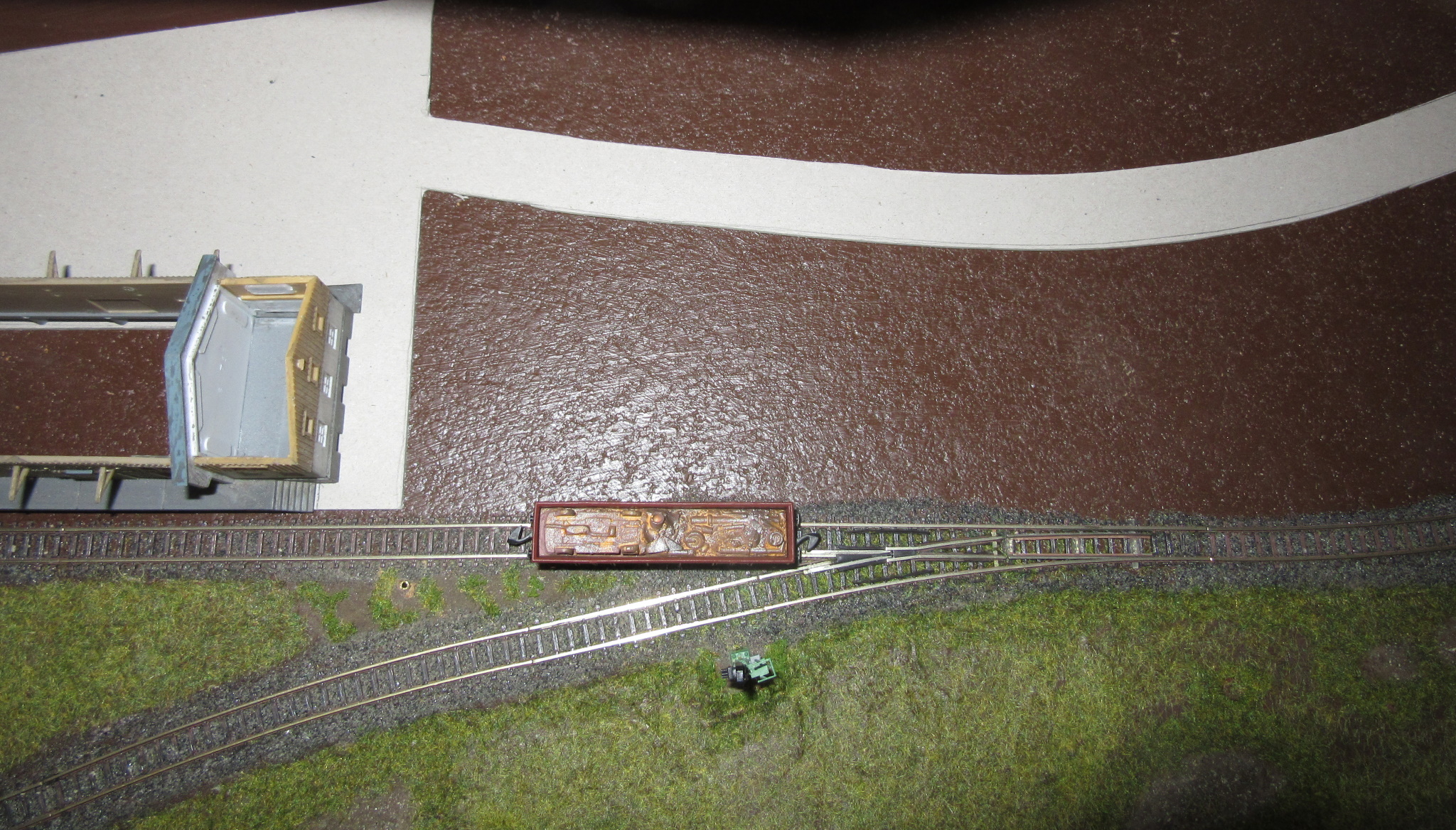

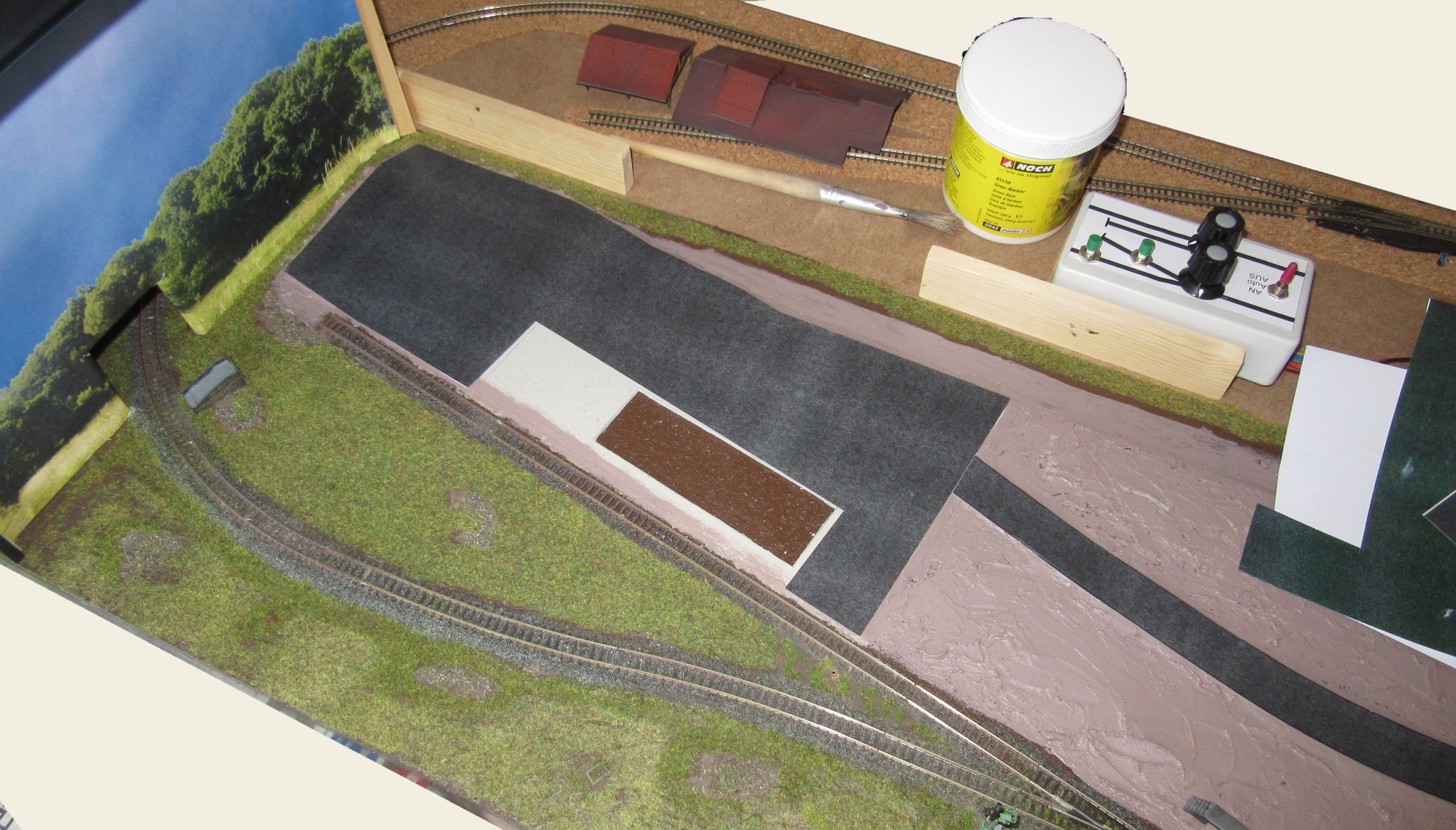

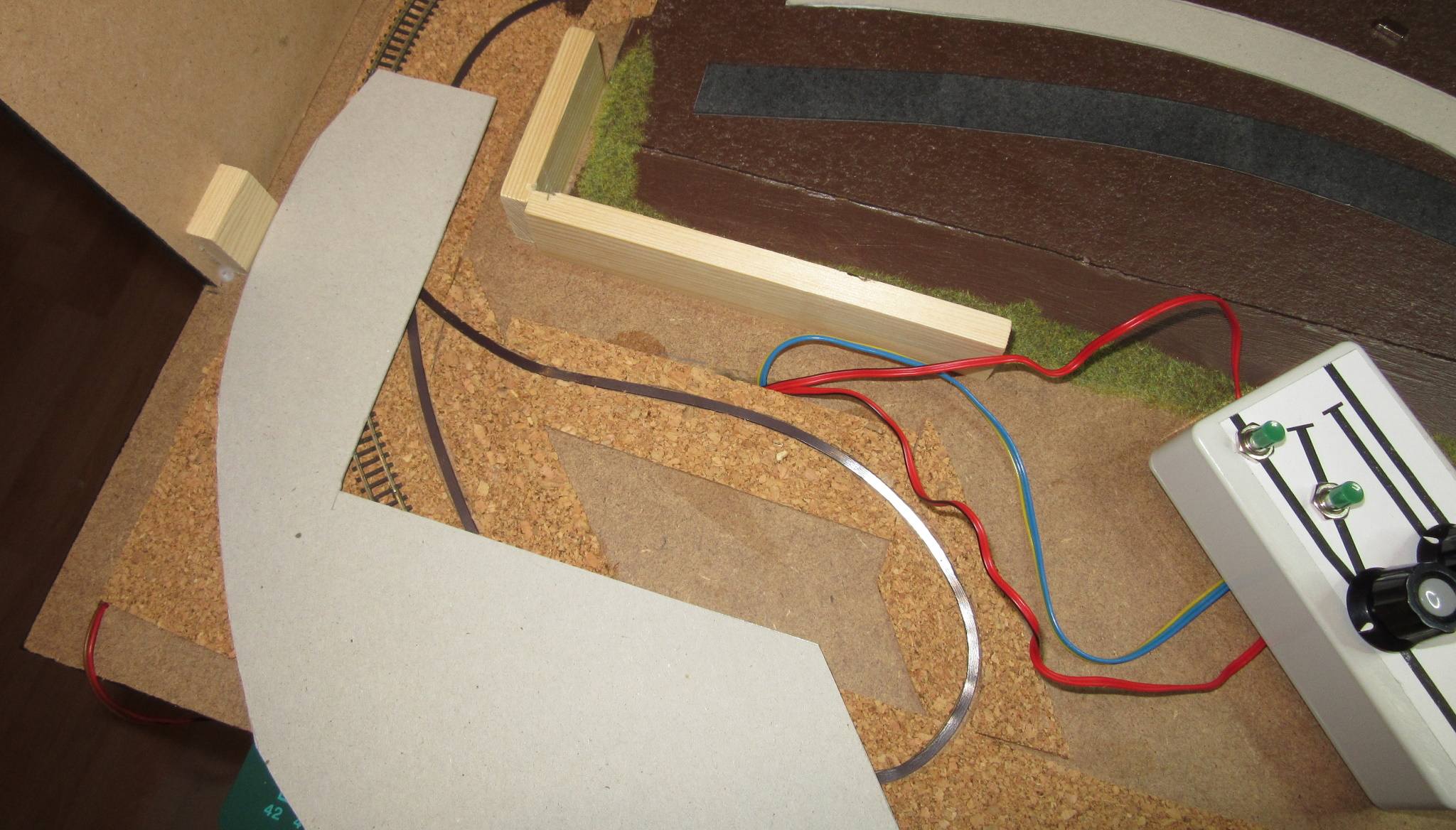

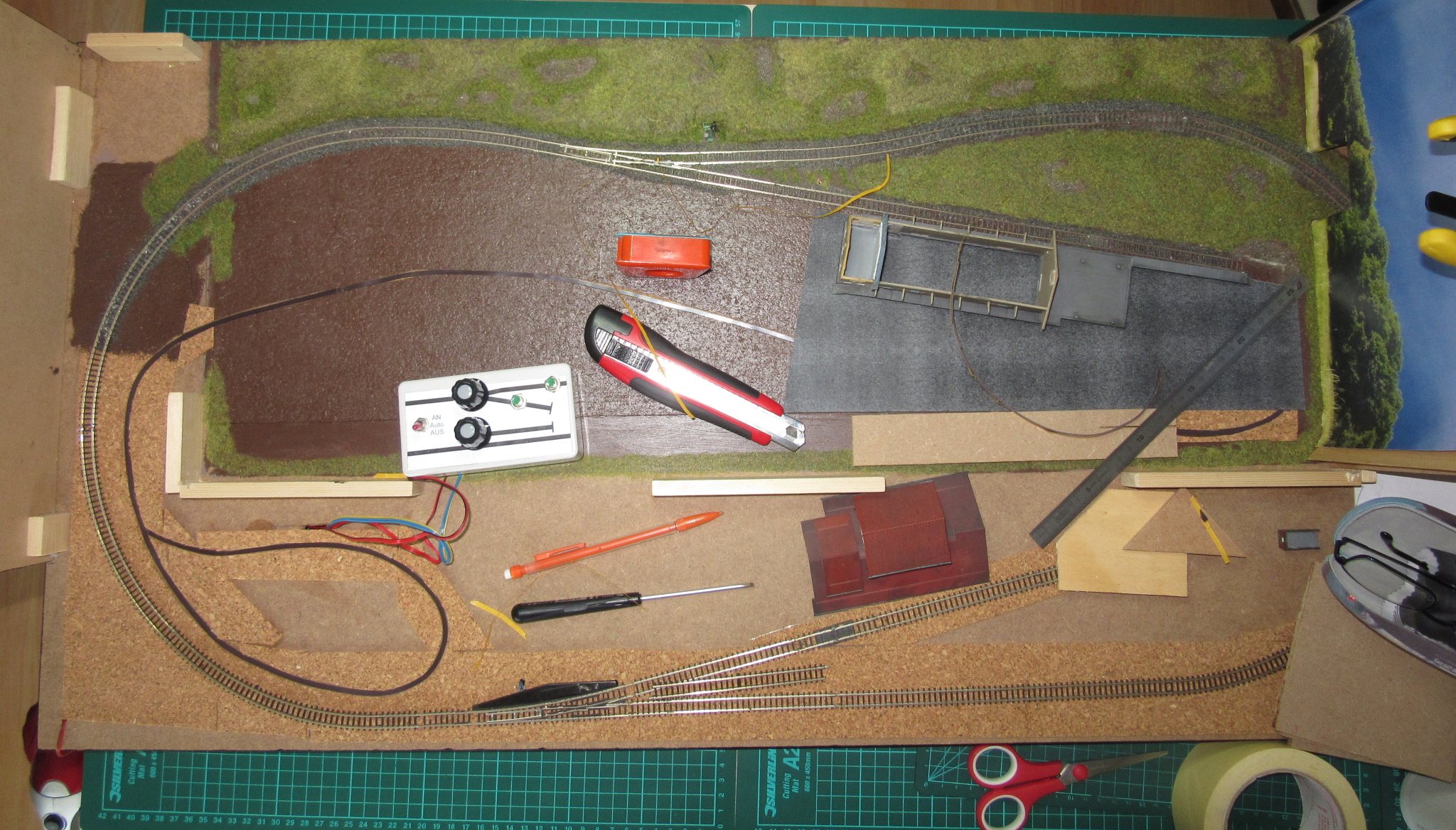

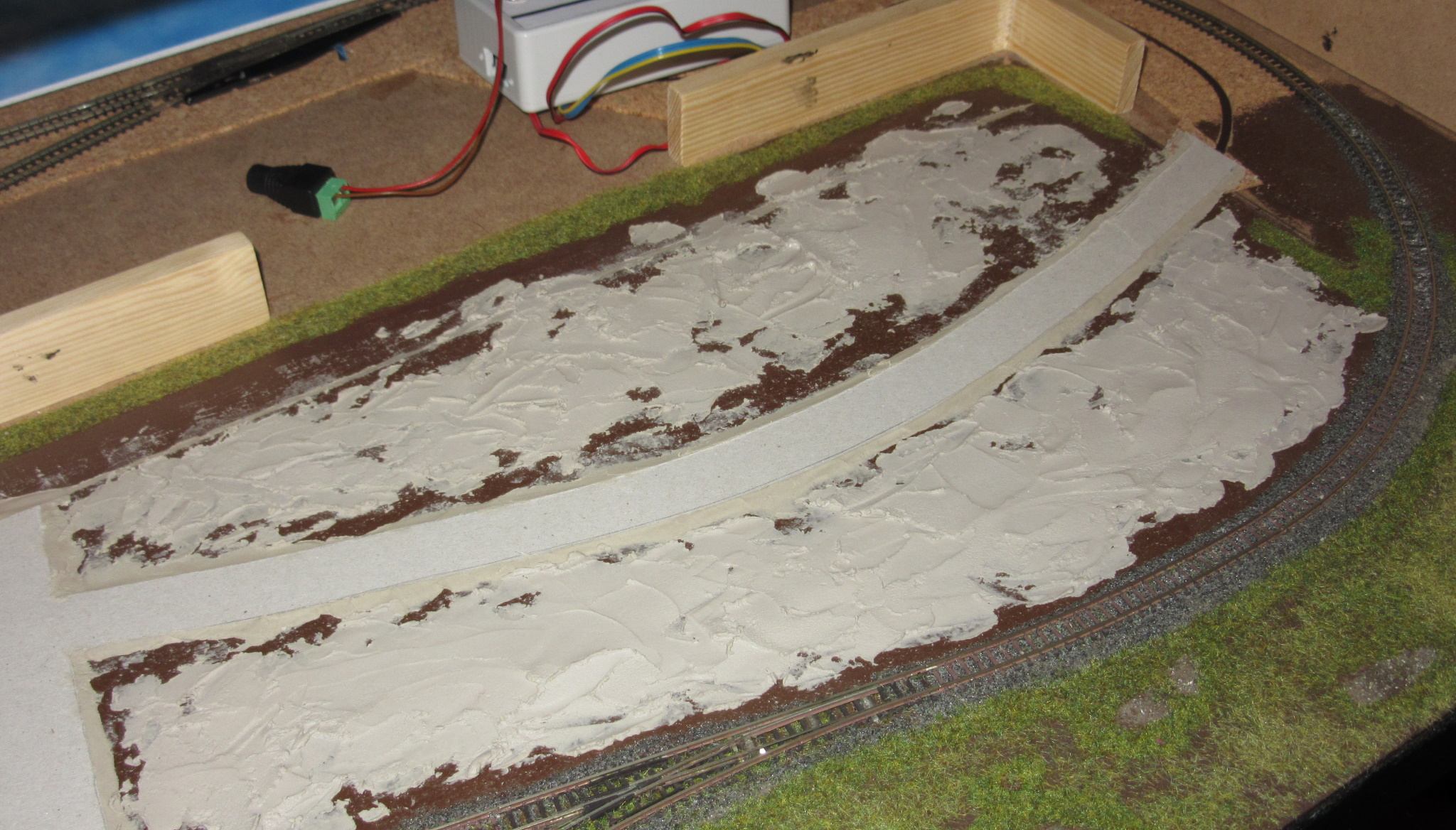

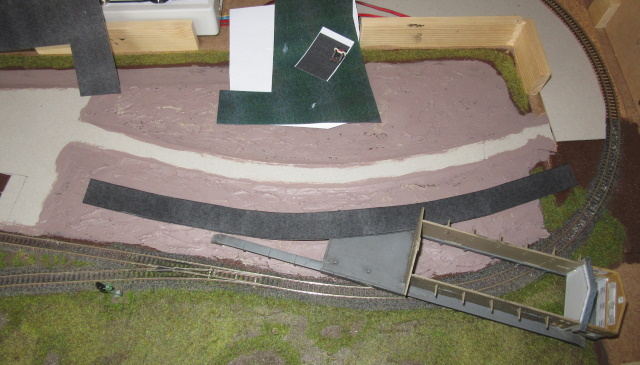

Z-Car LKW & Landschaft Teil II

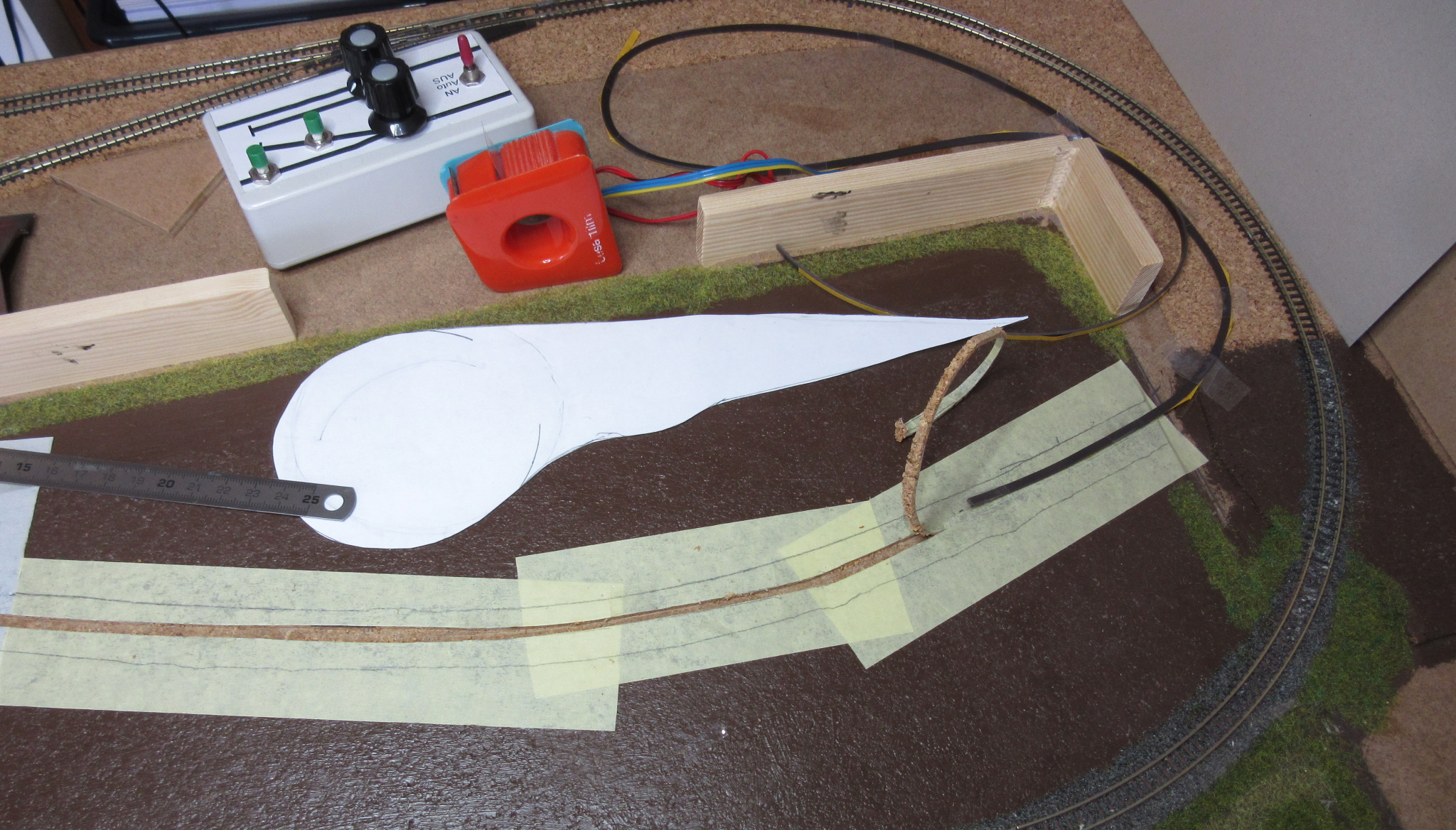

Nicht nur die Züge sollen auf der Anlage fahren, sondern auch ein LKW. Nach dem gleichen Prinzip wie bei den "großen" Spuren ist diesen seit einiger Zeit auch in Z möglich.
